APPLICATION
主動隔振提高鏡片干涉測量精度
隨著天文望遠鏡口徑不斷增大、觀測目標不斷變暗，現代天文學正逐步逼近由光學系統本身決定的物理極限。在這一階段，望遠鏡性能的提升不再主要取決于結構尺寸，而是受限于光學元件是否能夠在真實環境中被加工、測量并長期保持在納米級精度。
當精度進入這一尺度后，地面振動——尤其是低頻振動——開始從“環境背景”轉變?yōu)橹鲗д`差源，直接影響天文鏡片的制造質量與*終觀測能力。
一、天文望遠鏡對鏡片的工程要求
1.鏡片在望遠鏡系統中的作用：在光學望遠鏡中，主鏡與次鏡的功能并不僅是反射光線，而是直接對入射波前進行塑形。鏡片面形誤差將一比一地映射為波前誤差，從而影響：角分辨率、能量集中度（Strehl Ratio）、高對比成像能力、光譜與干涉測量穩定性。
對于衍射極限系統，其典型要求為：
在可見光波段，這通常意味著鏡面RMS面形誤差需控制在5–10nm以內，高對比觀測甚至要求低于5nm。
2.典型望遠鏡實例
歐洲極大望遠鏡（ELT，39m）由近800塊拼接鏡組成，單塊鏡面形誤差要求<10nmRMS。
Subaru昴星團望遠鏡（8.2m）單體主鏡拋光精度達到λ/20量級。
這些指標的實現，前提是制造與檢測過程本身具有極高的穩定性和可重復性。

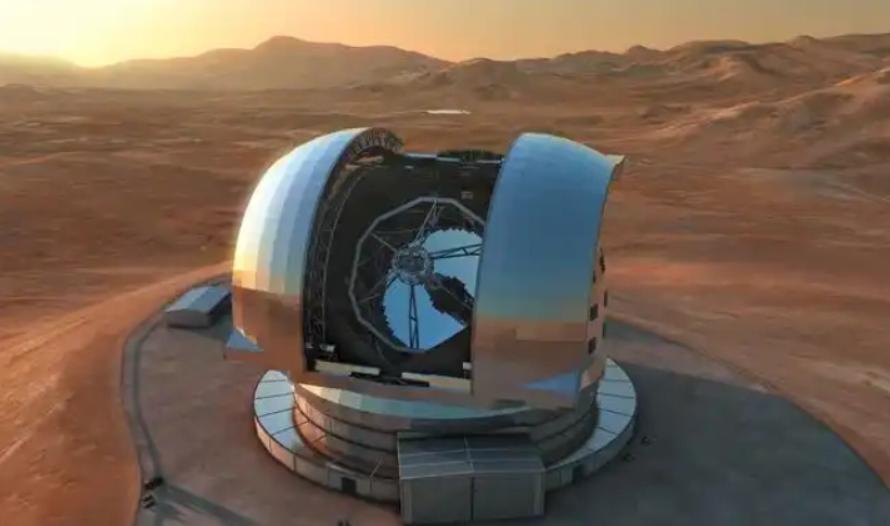

圖1、歐洲極大望遠鏡
二、天文鏡片的加工工藝與精度演進
天文鏡片制造通常經歷以下階段：
|
工序 |
典型精度 |
|
成型加工 |
μm |
|
精磨 |
100–500nm |
|
拋光（CCOS/MRF） |
1–10nm |
|
離子束修形（IBF） |
<1nm |
當工藝進入拋光及修形階段后，系統已完全進入振動敏感區。此時，任何納米級相對位移，都會直接影響去除函數的穩定性，并被真實地“寫入”鏡面形狀中。

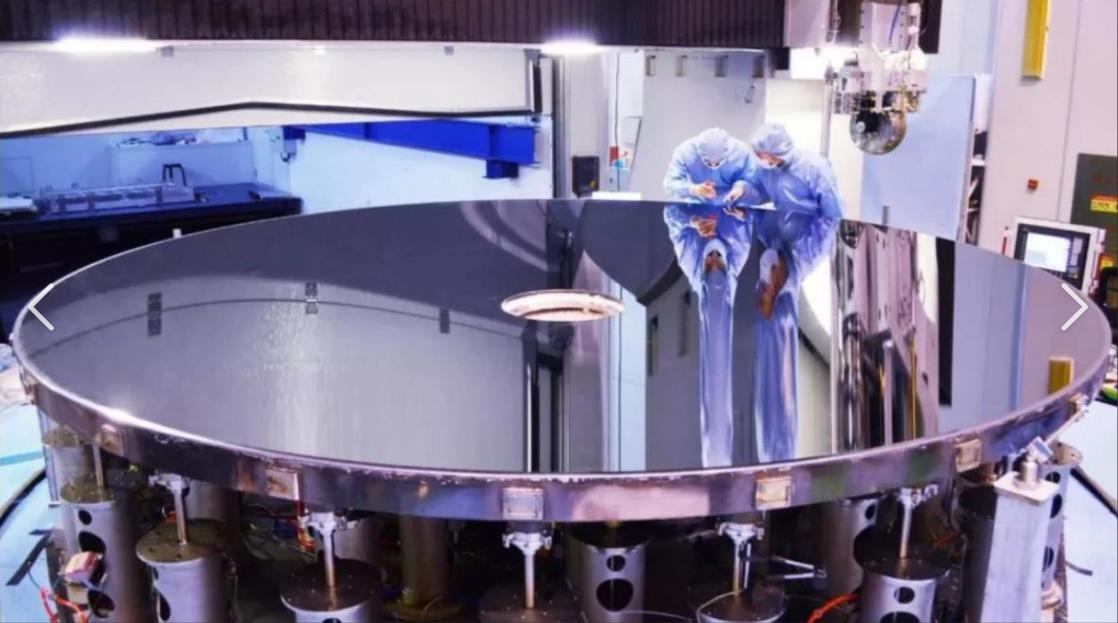

圖2、鏡片加工示意圖
三、干涉測量：天文鏡片檢測的核心手段
3.1干涉測量究竟在測什么？
干涉測量并非直接測量鏡面的幾何高度，而是測量被測鏡片對光波波前所引入的相位變化。
對于反射鏡而言：
鏡面高度變化Δh
引起光程差OPD=2Δh
對應相位變化：
在633nm波長下，1nm的鏡面位移就會產生約λ/300的相位變化。
3.2 干涉測量的分辨能力
現代相移干涉儀可實現如下精度：
位移分辨率：0.1–0.5nm；相位分辨率：λ/1000量級；單次測量時間：毫秒至秒級。這意味著，干涉儀對系統穩定性的要求，往往高于鏡片本身的制造誤差要求。

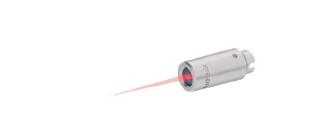

圖3、干涉儀探頭
四、振動如何直接破壞干涉測量
4.1干涉儀無法區分“形狀變化”與“相對運動”在干涉測量中，儀器看到的是參考臂與測量臂之間的相對光程變化。因此:任何由振動引起的相對位移，都會被等價解釋為鏡面誤差。即使鏡片本身完全不變，只要測量過程中發生納米級相對運動，測量結果就會發生變化。
4.2相移干涉對振動的極端敏感性
相移干涉法通過多幀圖像計算相位，其基本假設是：在整個相移過程中，系統保持高度靜止。若在一次典型相移周期（0.2–1s）內，平臺發生2–5nm位移：各幀相位參考不一致,相位解算模型失效,誤差無法通過后處理完全消除。這種誤差具有系統性偏移特征，而非隨機噪聲。
五、地面低頻振動的量級與特征
在普通科研或天文臺環境中，地面振動普遍存在：
|
頻率 |
位移RMS |
|
0.1–0.3Hz |
1–10μm |
|
0.5–1Hz |
100–500nm |
|
1–10Hz |
10–100nm |
注：實際地面環境需實際測量，數據僅供參考
這些振動的能量高度集中在低頻段，而該頻段正是干涉測量與精密拋光*為敏感的區域。
六、低頻振動無法通過時間平均消除
低頻地面振動具有緩慢變化、強相關性的特征，在測量時間尺度內表現為漂移而非噪聲。時間平均只能有效抑制零均值、快速變化的隨機噪聲。在天文鏡片制造中，這一問題被進一步放大：
單次拋光或修形：分鐘至數十分鐘；單次干涉檢測：秒至分鐘；完整制造—檢測循環：數天至數周。在如此長的周期內，低頻振動無法被平均覆蓋，反而會以系統誤差的形式被持續寫入鏡面或測量結果中，導致加工收斂性與測量可信度顯著下降。
七、主動隔振在干涉測量中必要性
被動隔振在低頻段隔振效率有限，甚至可能引入共振放大。主動隔振系統通過實時檢測與反向控制，能夠?qū)崿F(xiàn)六自由度隔振，可在低頻頻段實現顯著抑制。對于加工場景來說，與傳統隔振平臺相比，主動隔振具備占地空間小、安裝靈活等優勢。這使得：干涉條紋穩定,相位測量可重復,鏡片的納米級加工與檢測在工程上成為可能。
|
條件 |
1Hz位移RMS |
|
無隔振 |
50–100nm |
|
被動隔振 |
20–40nm |
|
主動隔振 |
1–3nm |
注：隔振效果需結合地面環境判斷，數據僅供參考

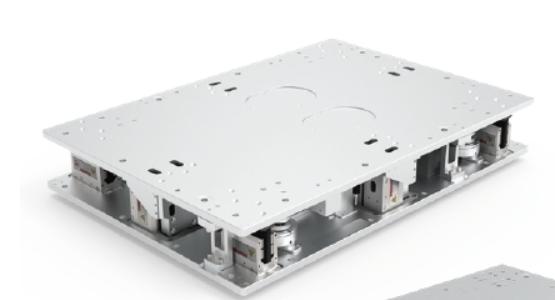

圖5:一體式主動隔振臺
在納米尺度下，干涉測量不再只是“精密工具”，而是一種對環境穩定性高度苛刻的物理過程。地面低頻振動因其持續存在、難以平均、直接映射為光學誤差，已成為限制天文鏡片制造與檢測的關鍵因素之一。主動隔振技術，尤其是對低頻振動的控制，使得干涉測量這一核心手段能夠在真實工程環境中可靠運行，也由此成為現代天文光學不可或缺的基礎條件。
卓立漢光提供以下產品幫助您在精密測量、精密制造、光學檢測等領域?qū)崿F(xiàn)更好的實驗效果：

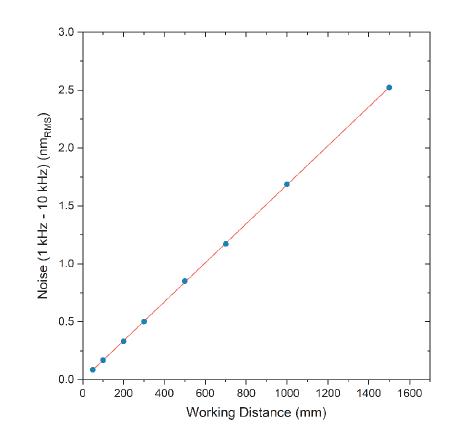

1、Fresnel-03激光干涉儀可進行皮米級高速測距。該產品配備3個測量通道，可獨立測量3個線性運動自由度?？捎糜诿鏈y量、點測量、線測量以及差分式測量。通過3通道測量結合，用戶能夠?qū)崿F(xiàn)對多自由度線性及旋轉位移的高精度測量。Fresnel-03 激光干涉儀
2、Faraday系列電容式位置傳感系統由傳感器、位置監視器、數據通訊和軟件平臺構成，具有亞納米級分辨率、高速采集與通訊50kSa/s、寬量程覆蓋0.2~3mm、高線性度≤±0.01%FSO、非接觸測量等特點。探頭部分提供平板、圓柱和螺柱三種探頭，有高真空、超高真空和無磁材料版本。Faraday 系列電容式位置傳感器
3、主動隔振平臺：6自由度主動隔振、主動隔振帶寬低至0.8Hz起、臺面振動低至VC-G、標品負載支持700-7500KG、水平向電機峰值推力高達20N、核心控制系統全部自研、核心部件國產化。一體式主動隔振平臺
4、氣浮隔振臺：三線擺技術、層流阻尼技術所設計的高性能氣浮隔振平臺，豎直方向和水平方向隔振性能好、振動恢復時間短。NAP系列氣浮隔振光學平臺
5、六軸機器人：HXP系列六軸并聯機器人系統主要用于高精度的六自由度調整，尤其適合于空間精密對位。HXP系列六軸并聯機器人
6、壓電位移臺：*小步伐約10 nm、可提供多軸堆疊安裝轉接件、高真空(HV)和超高真空支持無磁 (NM) 、(UHV)選件。LSxxX.lab.O/R系列壓電納米線性位移臺
