25mm撓性接桿支架
材質：6061-T6鋁合金
可夾持接桿直徑25mm
四種長度規格可選
帶底座與不帶底座兩種規格可選
ZOLIX提供的撓性接桿支架適用于安裝Ø25mm光學接桿。有帶底座與不帶底座兩種規格可選。其不帶底座撓性接桿支架底部中心帶有M6螺紋貫穿安裝孔，且底部為封閉式結構，無法使用叉塊固定。帶底座撓性接桿支架中心為Ø25.4mm通孔，需搭配38mm叉塊進行固定，光學接桿可在面包板或光學平臺上任意位置安裝。

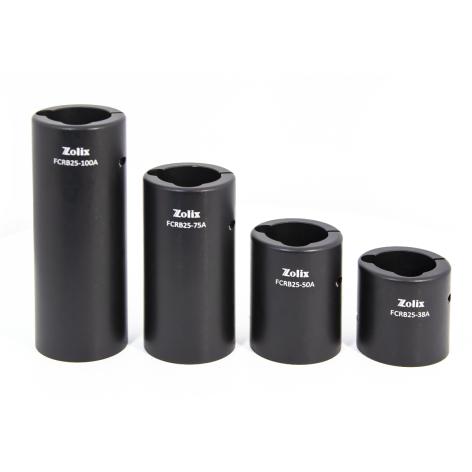

（1）25mm撓性抱緊接桿支架
|
型號
|
FCRB25-38A
|
FCRB25-50A
|
FCRB25-75A
|
FCRB25-100A
|
|
材質
|
6061-T6鋁合金
|
6061-T7鋁合金
|
6061-T8鋁合金
|
6061-T9鋁合金
|
|
表面處理
|
黑色陽極氧化
|
黑色陽極氧化
|
黑色陽極氧化
|
黑色陽極氧化
|
|
可夾持接桿直徑
|
Ø25mm
|
Ø25mm
|
Ø25mm
|
Ø25mm
|
|
底部螺紋孔規格
|
M6
|
M6
|
M6
|
M6
|
|
接桿支架高度
|
38mm
|
50mm
|
75mm
|
100mm
|
|
接桿支架外徑
|
Ø37.7mm
|
Ø37.7mm
|
Ø37.7mm
|
Ø37.7mm
|
|
鎖緊螺釘規格
|
M4
|
M4
|
M4
|
M4
|

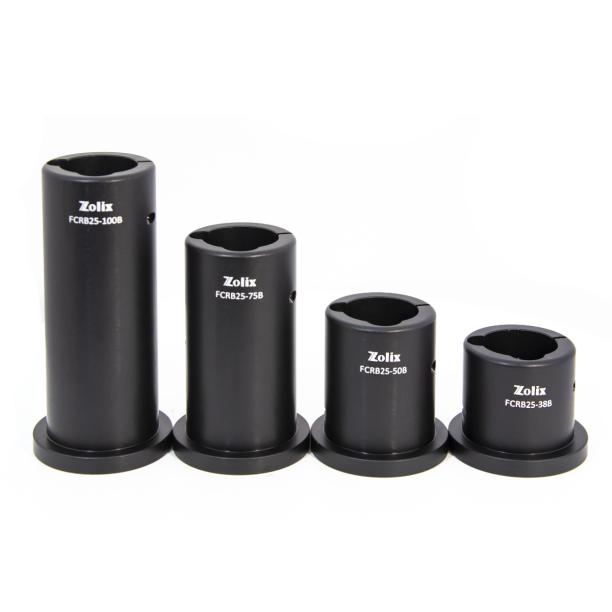

(2)25mm帶底座撓性接桿支架
|
型號
|
FCRB25-38B
|
FCRB25-50B
|
FCRB25-75B
|
FCRB25-100B
|
|
材質
|
6061-T6鋁合金
|
6061-T7鋁合金
|
6061-T8鋁合金
|
6061-T9鋁合金
|
|
表面處理
|
黑色陽極氧化
|
黑色陽極氧化
|
黑色陽極氧化
|
黑色陽極氧化
|
|
可夾持接桿直徑
|
Ø25mm
|
Ø25mm
|
Ø25mm
|
Ø25mm
|
|
接桿支架高度
|
38mm
|
50mm
|
75mm
|
100mm
|
|
接桿支架外徑
|
Ø37.7mm
|
Ø37.7mm
|
Ø37.7mm
|
Ø37.7mm
|
|
鎖緊螺釘規格
|
M4
|
M4
|
M4
|
M4
|
