磁性快拆安裝座
Z0LIX 強磁快拆安裝座采用 滾珠+V形槽三角結構設計,可確保精確對準并具備優異的重復定位精度。其頂面激光雕刻的三角形區域為 高承重標識區,提供 25 mm × 25 mm、50 mm × 50 mm 及 75 mm × 75 mm 三種規格可選。
(1)25mm磁性快拆安裝座

ZOLIX 提供兩種不同磁力的磁性快拆安裝座分別為雙磁鐵與四磁鐵兩種規格。BPKB-25為雙磁鐵規格,上、下板連接處采用滾珠和V形槽設計,可實現精確對準,具有良好的重復定位性。BPKBD-25為四磁鐵規格,上板的三個滾珠與下板的錐孔、V槽、平面相接觸,實現點-線-面式結構,提供良好的重復定位精度。兩款磁性快拆安裝座,上板與下板各含一個M4沉頭安裝孔,上板表面鐳雕有三角形區域,表示為高負載區域。
|
型號 |
BPKB-25 |
BPKB-25-B |
BPKB-25-T |
BPKBD-25 |
BPKBD-25-B |
BPKBD-25-T |
|---|---|---|---|---|---|---|
|
材質 |
6061-T6鋁合金 |
6061-T6鋁合金 |
6061-T6鋁合金 |
6061-T6鋁合金 |
6061-T6鋁合金 |
6061-T6鋁合金 |
|
表面處理 |
黑色陽極氧化 |
黑色陽極氧化 |
黑色陽極氧化 |
黑色陽極氧化 |
黑色陽極氧化 |
黑色陽極氧化 |
|
臺面尺寸 |
25.4mm |
25.4mm |
25.4mm |
25.4mm |
25.4mm |
25.4mm |
|
厚度 |
12.7mm |
6.5mm |
7mm |
13.2mm |
6.1mm |
7.6mm |
|
類型 |
組件 |
下板 |
上板 |
組件 |
下板 |
上板 |
|
安裝孔規格 |
M4沉頭孔 |
M4沉頭孔 |
M4沉頭孔 |
M4沉頭孔 |
M4沉頭孔 |
M4沉頭孔 |
|
磁鐵數量 |
2個 |
2個 |
2個 |
4個 |
4個 |
4個 |
|
附送螺釘規格 |
M4×10圓柱頭螺釘 |
M4×10圓柱頭螺釘 |
M4×10圓柱頭螺釘 |
M4×10圓柱頭螺釘 |
M4×10圓柱頭螺釘 |
M4×10圓柱頭螺釘 |
|
附送螺釘數量 |
2個 |
1個 |
1個 |
2個 |
1個 |
1個 |

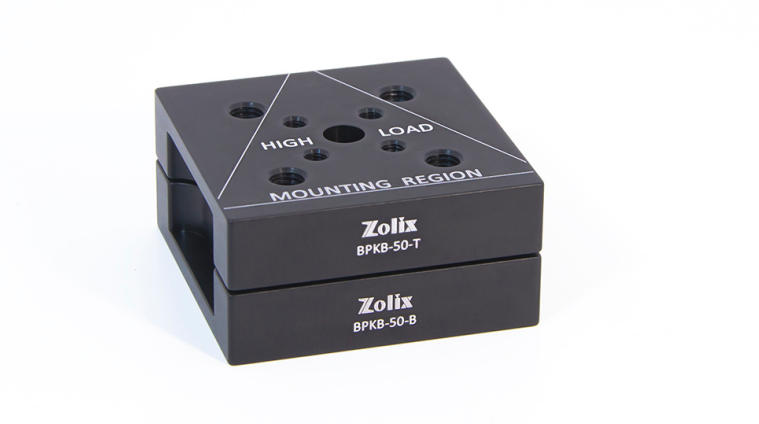

(2)50mm磁性快拆安裝座

ZOLIX 提供的磁性快拆安裝座臺面尺寸為50mm×50mm。上、下板通過4個磁鐵進行連接,接觸處采用滾珠和V形槽的設計,能夠提供良好的重復定位精度。下板帶有1個M6沉頭安裝孔,上板帶有4個M6螺紋孔,4個M4螺紋孔,1個M6沉頭安裝孔。產品邊緣處設有凹槽,便于操作并降低閉合時夾手風險;上板表面鐳雕有三角形區域,表示為高負載區域。
|
型號 |
BPKB-50 |
BPKB-50-B |
BPKB-50-T |
|---|---|---|---|
|
材質 |
6061-T6鋁合金 |
6061-T6鋁合金 |
6061-T6鋁合金 |
|
表面處理 |
黑色陽極氧化 |
黑色陽極氧化 |
黑色陽極氧化 |
|
臺面尺寸 |
50mm |
50mm |
50mm |
|
厚度 |
24.9mm |
12.3mm |
12mm |
|
類型 |
組件 |
下板 |
上板 |
|
安裝孔規格 |
M4、M6螺紋孔 M6沉頭孔
|
M6沉頭孔 |
M4、M6螺紋孔 M6沉頭孔
|
|
磁鐵數量 |
4個 |
4個 |
4個 |
|
附送螺釘規格 |
M6×10圓柱頭螺釘 |
M6×10圓柱頭螺釘 |
M6×10圓柱頭螺釘 |
|
附送螺釘數量 |
2個 |
2個 |
1個 |
(3)75mm磁性快拆安裝座

ZOLIX 提供的磁性快拆安裝座臺面尺寸為75mm×75mm。上、下板通過2個磁鐵進行連接,接觸處采用滾珠和V形槽的設計,能夠提供良好的重復定位精度。下板帶有1個M6(1/4英寸)的沉頭孔和兩個M6(1/4英寸)30 mm沉頭孔槽,上板帶有8個M6螺孔,1個M6(1/4英寸)的沉頭孔和兩個M6(1/4英寸)30 mm沉頭孔槽。產品邊緣處設有凹槽,便于操作并降低閉合時夾手風險;上板表面鐳雕有三角形區域,表示為高負載區域。
|
型號 |
BPKB-75 |
BPKB-75-B |
BPKB-75-T |
|---|---|---|---|
|
材質 |
6061-T6鋁合金 |
6061-T6鋁合金 |
6061-T6鋁合金 |
|
表面處理 |
黑色陽極氧化 |
黑色陽極氧化 |
黑色陽極氧化 |
|
臺面尺寸 |
75mm |
75mm |
75mm |
|
厚度 |
25mm |
12mm |
12mm |
|
類型 |
組件 |
下板 |
上板 |
|
安裝孔規格 |
M6螺紋孔 M6沉頭孔
|
M6腰型沉頭孔 |
M6螺紋孔 M6沉頭孔
|
|
磁鐵數量 |
2個 |
2個 |
2個 |
|
附送螺釘規格 |
M6×10圓柱頭螺釘 |
M4×10圓柱頭螺釘 |
M6×10圓柱頭螺釘 |
|
附送螺釘數量 |
4個 |
2個 |
2個 |
|
附送墊片規格 |
M6 |
M6 |
M6 |
|
附送墊片數量 |
4個 |
2個 |
2個 |
