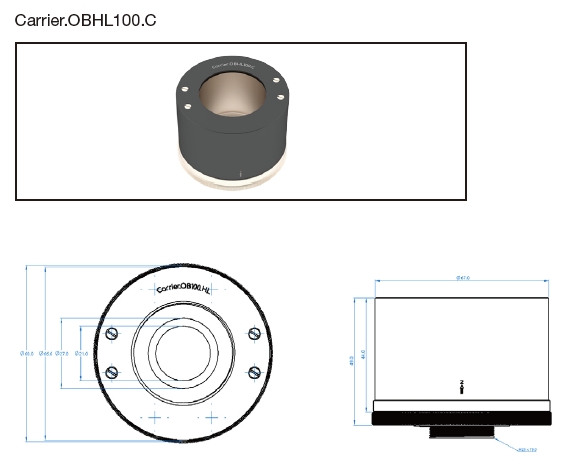

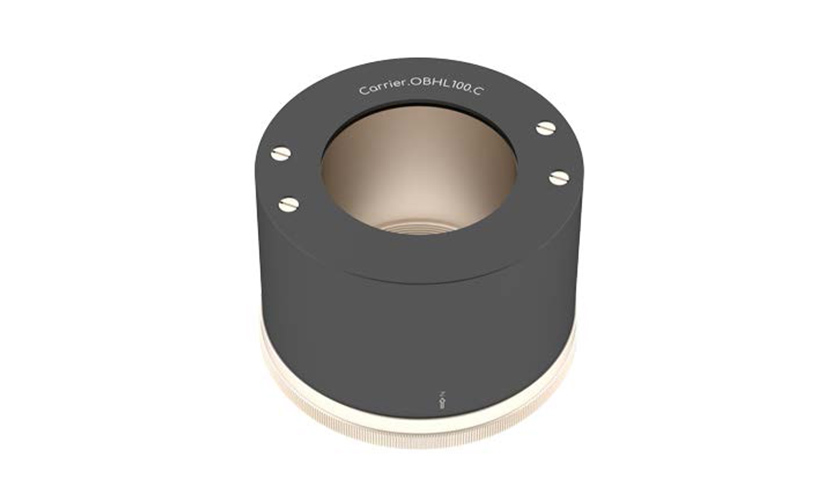

產品參數

OBHL100

OBHL200

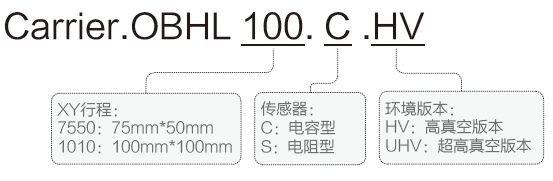

可選版本

.NM，絕對無磁版本；.HV，高真空版本；.UHV，超高真空版本；

運動方向 & 行程 (閉環)

100 µm

200 µm

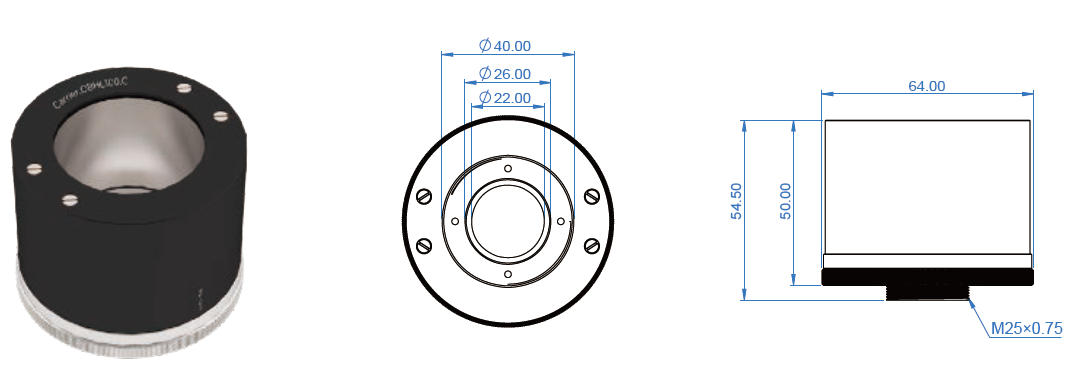

外形尺寸

64 × 64 × 54 mm

78 × 78 × 67 mm

主體材料

標準版，.HV，.UHV 鋁合金，鋼：650 g；

.NM 鋁合金，鈦合金：600 g

標準版，.HV，

.UHV 鋁合金，鋼：850 g；

.NM 鋁合金，鈦合金：800 g

線性誤差度

0.02%

重復定位精度

5 nm

運動分辨率（閉環)

1 nm

1.5 nm

運動分辨率（開環)

0.3 nm

0.5 nm

剛性

3 N/μm

2 N/μm

共振頻率X，0 負載(± 20%)

1 kHz

750 Hz

共振頻率X，150 g 負載(± 20%)

560 Hz

400 Hz

最大負載

1 kg

位置傳感器類型

電容式位置傳感

線纜 & 接頭

默認：屏蔽線纜， D-Sub 7W2；.UHV：屏蔽線纜，SMA

控制器規格

MC-Archimedes.N 系列

?   產品參數

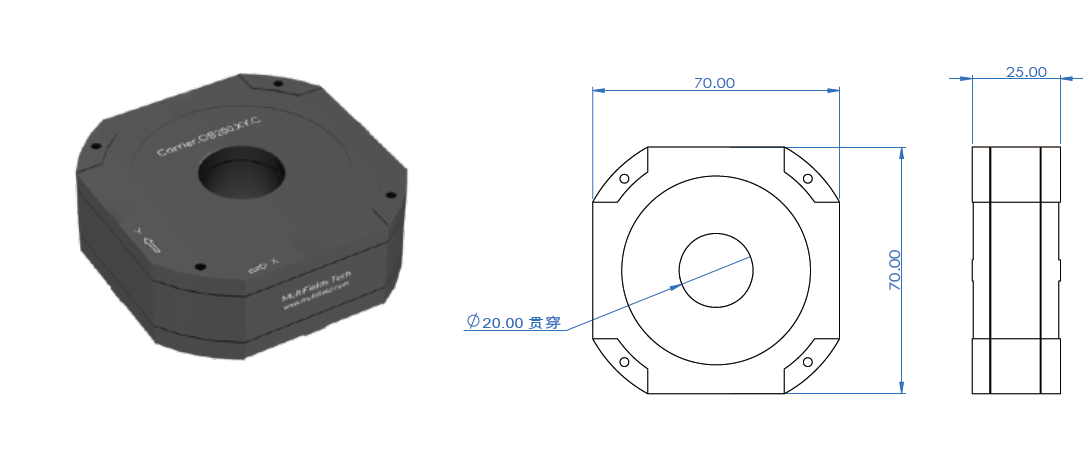

Carrier.OB200.XY

可選版本

.NM，絕對?磁版本；.HV，?真空版本；.UHV，超?真空版本；

運動?向

XY

底?尺? × ?度

70 × 70 × 25 mm

主體材料

鋁合? & 不銹鋼

運動?程

200 × 200 μm

中通孔徑

20 mm

閉環分辨率

2 nm

運動可重復精度

10 nm

線性度

0.03%

空載共振頻率

350 Hz

最?負載

500 g

傳感器類型

電容式

驅動電壓

Max. 150 V

推薦使?溫度

15 ~  40 °C

質量

280g

 控制器規格

MC-Archimedes.N 系列
