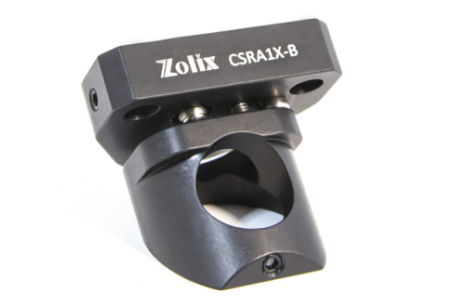

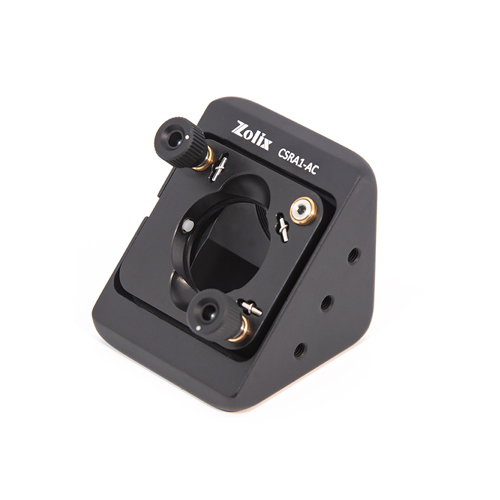

• 提供±2.5°的角度調節
• 調節絲桿精度：0.95°/轉
• 兼容30mm籠式系統
• 適用光學元件尺寸：Ø25.4mm

ZOLIX提供的直角調整架兼容30mm籠式系統，適用于直徑25.4mm的光學元件。調整架包含兩個螺紋調節絲桿，該調節絲桿提供0.95°/轉的調節精度，通過調節絲桿可實現±2.5°的角度調節且調整架可沿籠桿進行滑動。光學元件通過膠頭螺釘將其固定，光學元件最小厚度為3mm。

注意：調整架的角度調節不能超過±2.5°，否則可能損壞調節機構。

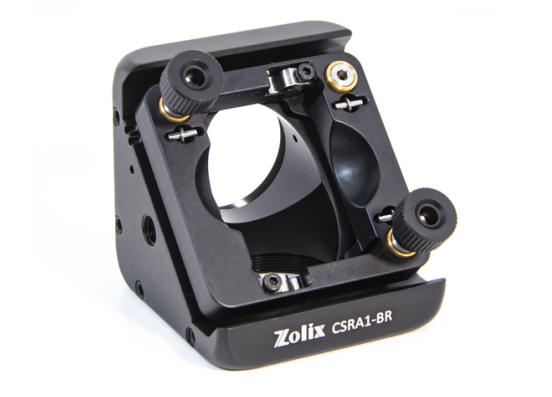

30 mm籠式系統直角調整架，固定式，用于矩形光學元件

• 籠桿固定方式：光壁孔
• 光學元件安裝方式：壓片固定
• 自由空間和30mm籠式系統可兼容使用
• ±4°的角度，線性位移±2.5 mm的調節
• 適用安裝矩形25×36 mm最大厚度3 mm光學元件

ZOLIX提供的直角調整架兼容30mm籠式系統，適配最大尺寸25×36mm（厚度≤3mm）的光學元件，采用壓片式無損夾持；入射/出射端面各集成1個SM1標準螺紋孔及4個Ø6mm高精度光壁孔（30mm等距分布，支持籠桿快速搭建）。三軸獨立微調機構配備0.25mm/轉精密絲桿，實現±4°角度校準與±2.5mm線性位移補償，滿足激光準直/偏振控制等亞毫米級光路修正需求。

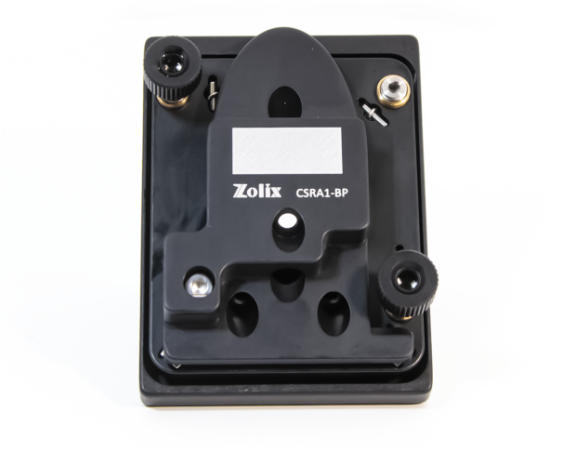

30 mm籠式系統直角調整架，固定式，用于離軸拋物面反射鏡

• ±3.4°的角度，線性位移±2.5 mm的調節
• 適用Ø25.4mm的離軸拋物面反射鏡
• 籠桿安裝方式：光壁孔

ZOLIX提供的直角調整架兼容30mm籠式系統，適用于Ø25.4mm的離軸拋物面反射鏡，光學元件通過附送螺絲盒銷釘安裝至快拆安裝板上，快拆安裝板通過鋼球加雙線定位結構，可快速拆卸且提供較高的重復定位，定位后通過M3不可拆卸螺釘進行鎖緊。調整架入射端面和出射端面各有1個SM1螺紋孔和4個Ø6mm光壁孔。Ø6mm光壁孔間距為30mm，用于搭建30mm籠式系統。調整架包含三個螺紋調節絲桿，該調節絲桿提供0.41°/轉的調節精度，通過調節絲桿可實現俯仰/偏擺角度調節范圍：±4°線性位移：±2.5 mm的位置調節。

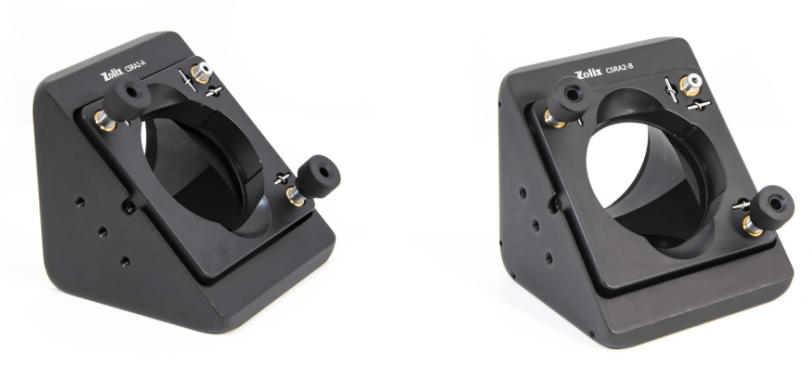

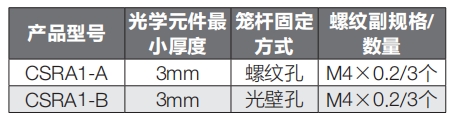

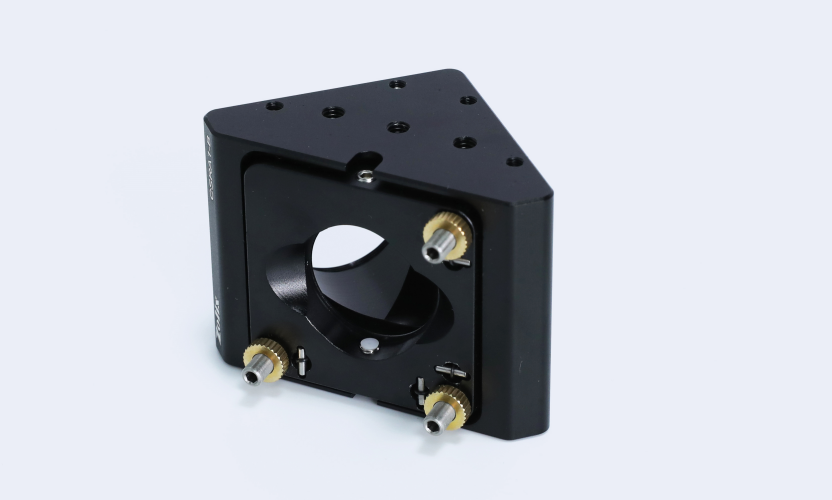

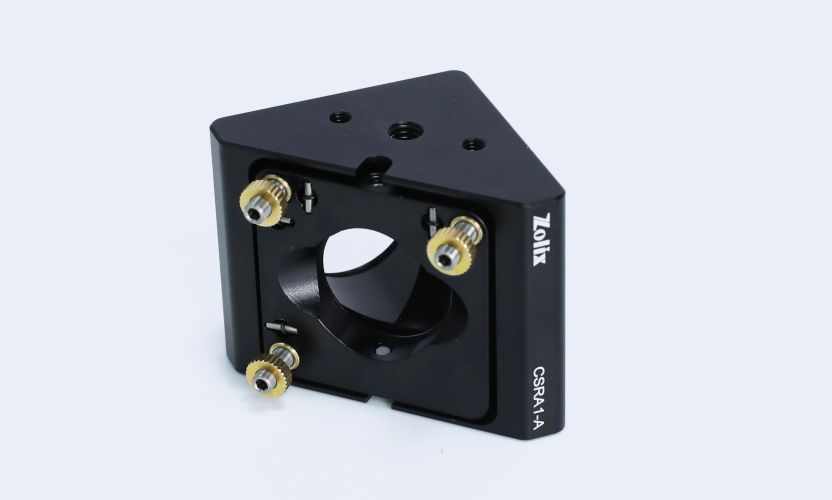

60 mm同軸系統直角調整架，用于圓形光學元件

• 適用光學元件直徑：Ø50.8mm
• 籠桿安裝孔有螺紋孔和光壁孔可選
• 提供±4°的角度，線性位移±3 mm的調節

ZOLIX提供的直角調整架兼容60mm籠式系統，適用于光軸以45°角安裝的Ø50.8 mm的光學元件，光學元件通過膠頭螺釘固定。調整架入射端面和出射端面各有1個SM2螺紋孔和4個Ø6mm籠桿安裝孔。Ø6mm籠桿安裝孔孔間距為60mm，用于搭建60mm籠式系統。調整架包含三個螺紋調節器，該調節器提供0.25mm/轉的調節精度，通過調節器可實現±4°的角度調節和±3 mm線性位移調節，籠桿安裝孔有螺紋孔和光壁孔可選。上下表面帶M4安裝螺紋孔，適用安裝光學接桿。

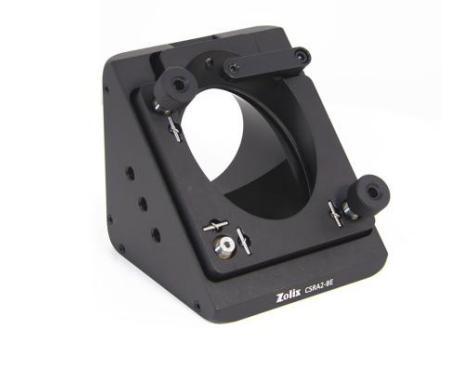

60 mm同軸系統直角調整架，固定式，用于橢圓形光學元件

• ±3°的角度，線性位移±3 mm的調節
• 適用長軸71.8 mm短軸50.8 mm橢圓光學元件

ZOLIX提供的直角調整架兼容60mm籠式系統，適用于長軸71.8 mm短軸50.8 mm橢圓的光學元件，光學元件通過緊定螺釘加彈片固定。調整架入射端面和出射端面各有1個SM2螺紋孔和4個Ø6mm籠桿安裝孔。Ø6mm籠桿安裝孔孔間距為60mm，用于搭建60mm籠式系統。調整架包含三個螺紋調節器，該調節器提供0.25mm/轉的調節精度，通過調節器可實現±3°的角度調節和±3 mm線性位移調節，籠桿安裝孔為光壁孔。兩側表面帶M4和M6安裝螺紋孔，適用安裝光學接桿。
