CSOB系列導軌及配件產品規格詳情頁

產品說明

ZOLIX提供的燕尾槽導軌采用實心鋁材精密加工而成，配合專用導軌滑塊，可構建高穩定性的光機系統。燕尾槽導軌分布多組M6沉頭孔（間距25mm），實現靈活安裝。端部Ø6mm圓柱銷定位系統，可多根導軌拼接使用，且導軌具有激光刻線標記，可精確調整導軌滑塊位置。導軌滑塊配備M6沉頭安裝孔，可直接將光學機械部件固定于滑塊表面。其設計支持導軌任意位置卡入式裝配，無需從導軌端部進行安裝?；瑝K集成的彈簧預壓手擰螺釘，可在滑動過程中提供持續穩定的阻尼力，確保移動平穩性，亦可實現滑塊剛性鎖止。此外，ZOLIX同步提供交叉垂直安裝轉接件及精密調整墊片等配套組件。

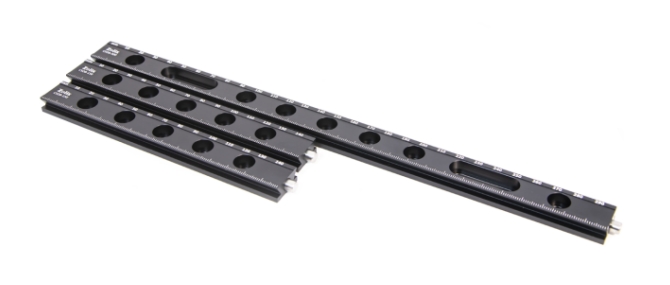

ZOLIX提供的燕尾槽導軌采用實心鋁材精密加工而成，配合專用導軌滑塊，可構建高穩定性的光機系統。燕尾槽導軌分布多組M6沉頭孔（間距25mm），實現柔性裝配，其端部配置Ø6mm精密定位銷，支持多段導軌無階差拼接。導軌表面帶有激光蝕刻定位標尺，以10mm為增量單位標注數字標識，結合游標裝置可實現1mm級滑塊定位精度。該系列提供75mm、150mm、300mm、450mm、600mm五種標準長度可選，滿足不同尺度光學平臺的搭建需求。

選型表：

2）卡入式燕尾槽導軌滑塊

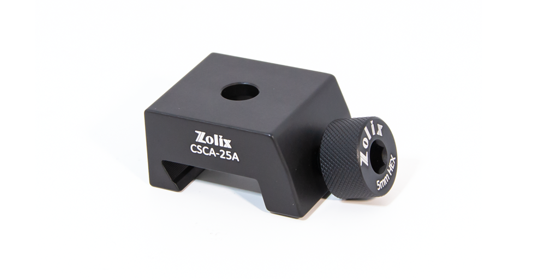

ZOLIX 提供的DR50F系列導軌滑塊采用頂部復合接口設計：CSCA-25A標配M6沉頭安裝孔，CSCA-50A則升級為雙M4螺紋孔與M6沉孔協同安裝架構，而CSCA-25B則支持垂直導軌方向的橫向粗調。全系列支持導軌任意位置卡入式裝配，滑塊集成的彈簧預壓手擰螺釘，可在滑動過程中提供持續穩定的阻尼力，確保移動平穩性，亦可實現滑塊剛性鎖止。

（3）燕尾槽導軌交叉垂直安裝轉接件

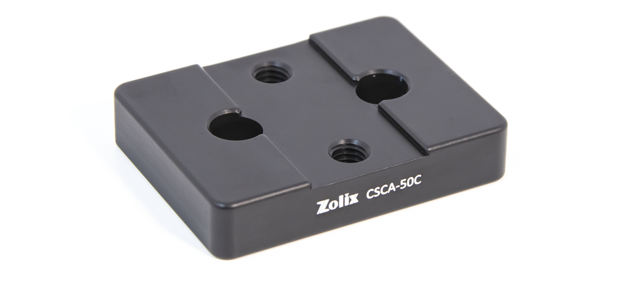

ZOLIX提供的垂直安裝轉接件需和燕尾槽導軌、CSCA-50A搭配使用，用于將兩個燕尾槽導軌垂直轉接安裝固定，可通過附送的螺釘進行安裝固定，并實現滑塊在X、Y方向的前后移動。
