■ 一體化設計，方便運輸和安裝；
■ 采用USB2.0接口與PC進行通訊，軟件控制儀器運行（如光柵轉換、波長掃描和中間狹縫開啟寬度控制等）；
■ 三光柵實現UV-VIS-NIR寬光譜范圍；
■ 可與白光光源、濾光片輪等其他產品配套使用。
規格參數表：
|
模式
|
色散相加
|
色散相減
|
|
光柵規格（g/mm）
|
1800
|
1200
|
600
|
300
|
1800
|
1200
|
600
|
300
|
|
焦距
|
640
|
320
|
|
相對孔徑
|
F/4.2
|
|
機械掃描范圍
|
0-800
|
0-1200
|
0-2400
|
0-4800
|
0-800
|
0-1200
|
0-2400
|
0-4800
|
|
分辨率-PMT（nm）
|
0.03
|
0.04
|
0.08
|
0.16
|
0.06
|
0.08
|
0.16
|
0.32
|
|
倒線色散（nm/mm）
|
0.695
|
1.15
|
2.43
|
4.98
|
1.39
|
2.29
|
4.87
|
9.97
|
|
波長準確度
|
±0.14
|
±0.2
|
±0.4
|
±0.8
|
±0.14
|
±0.2
|
±0.4
|
±0.8
|
|
波長重復性
|
0.02
|
0.025
|
0.05
|
0.1
|
0.02
|
0.025
|
0.05
|
0.1
|
|
掃描步距
|
0.0035
|
0.005
|
0.01
|
0.02
|
0.0035
|
0.005
|
0.01
|
0.02
|
|
雜散光
|
<1×10-7
|
<1×10-9
|
|
光軸高度
|
146
|
|
光柵規格
|
68×68
|
|
光柵臺
|
三光柵塔臺
|
|
狹縫規格
|
縫寬0.01-3mm連續手動可調，可選配自動狹縫；縫高：2 、4、 14mm可
選；中間狹縫為24mm 自動縫
|
|
外形尺寸
|
825X500X281
|
|
通訊接口
|
標配USB2.0,可選RS-232
|
注1：分辨率的測試條件為中心波長435.83nm；
注2：倒線色散為中心波長為435.83nm下的典型值；
注3：隨著中心波長的增大，倒線色散數值減小，隨著中心波長的減小，倒線色散數值增大。

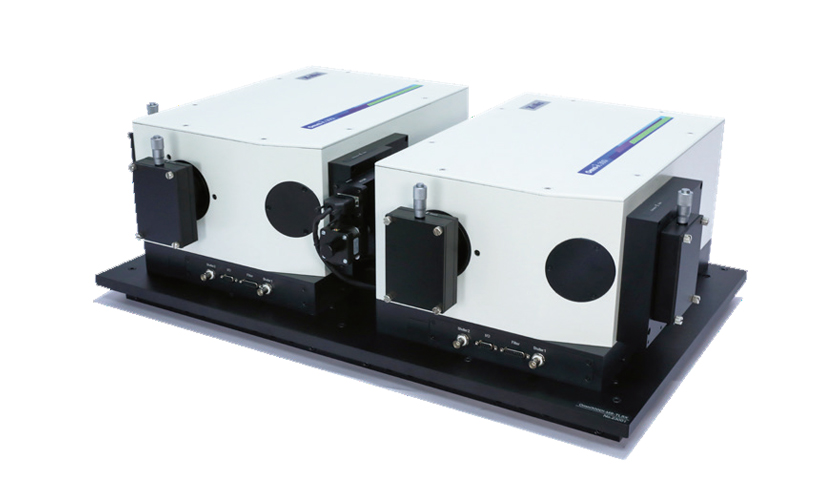

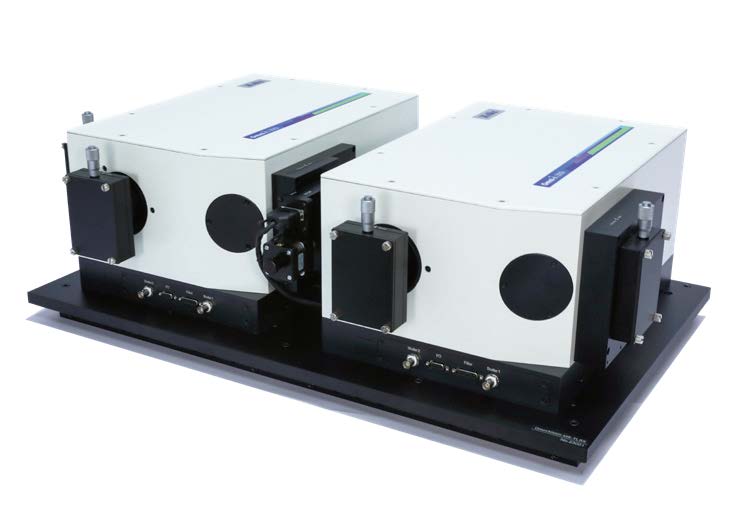

Omni-λ300Di系列雙級聯單色儀/光譜儀
選型表
|
型號
|
描述
|
|
Omni-λ3007Di
|
320mm焦距雙極聯光譜儀
第一級光譜儀側入手動狹縫，第二級光譜儀雙出口手動狹縫，可以同時安裝三對光柵，色散相減模式
|
|
Omni-λ3007DiMS
|
320mm焦距雙極聯光譜儀
第一級光譜儀側入自動狹縫，第二級光譜儀雙出口自動狹縫，可以同時安裝三對光柵，色散相減模式
|
|
Omni-λ3007Di-A
|
320mm焦距雙極聯光譜儀
第一級光譜儀側入手動狹縫，第二級光譜儀雙出口手動狹縫，可以同時安裝三對光柵，色散相加模式
|
|
Omni-λ3007DiMS-A
|
320mm焦距雙極聯光譜儀
第一級光譜儀側入自動狹縫，第二級光譜儀雙出口自動狹縫，可以同時安裝三對光柵，色散相加模式
|
注1：光柵需要額外配置，雙極聯光譜儀最多可選配3對光柵；
注2：中間狹縫默認為3mm手動狹縫，可以選配24mm電動狹縫；
注3：第一級直出口及第二級直入口，默認沒有，可以選配；
注4：更多型號配置，請咨詢本公司相關銷售。

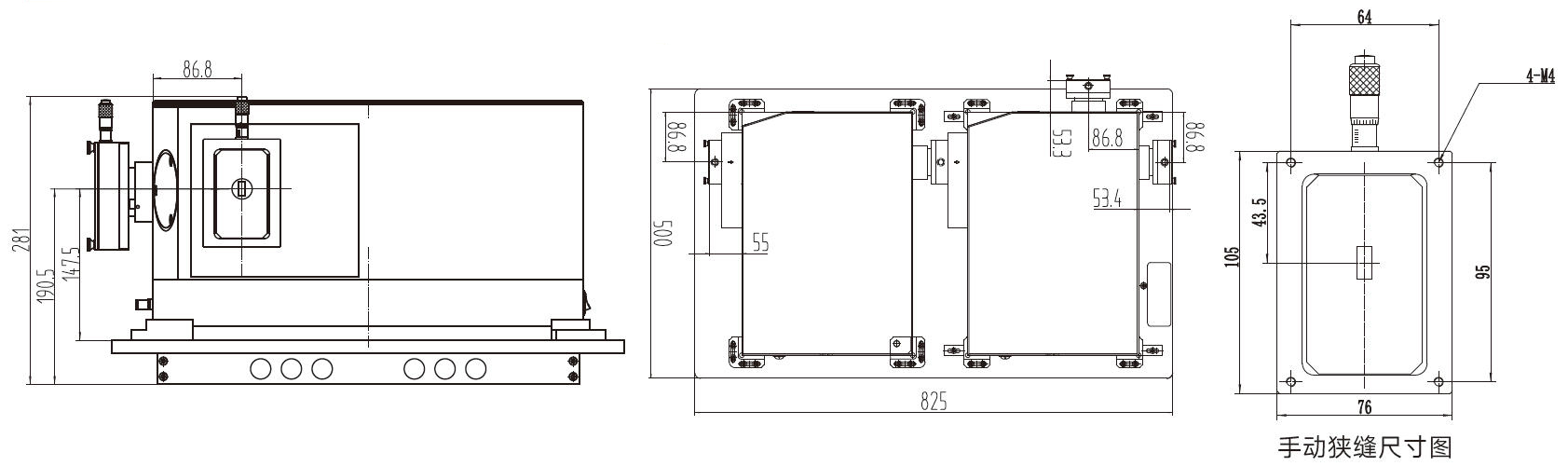

典型雙極聯光譜儀Omni-λ3007Di（-A）外形尺寸圖
