AutoScrew系列
低溫漂設計、極佳的穩定性、停止時自鎖,無熱量產生螺紋兼容標準鏡架螺紋、高分辨率、領先的輸出力

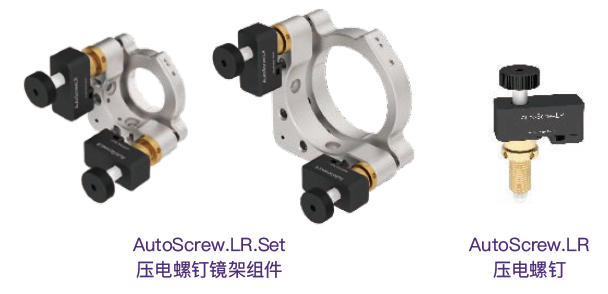

壓電電動螺釘 — AutoScrew.LR
室溫 · 壓電運動方案 —“AutoScrew 系列“ 光學鏡架調節• 內置SGS傳感器,閉環控制
• 兩自由度偏擺運動
• 內置SGS傳感器,閉環控制
• 兩自由度偏擺運動
• 螺紋兼容標準鏡架螺紋
• 領先的輸出力

| 產品參數 |
AutoScrew.LR
|
|
可選版本 |
.HV,高真空版本;.UHV,超高真空版本; |
|

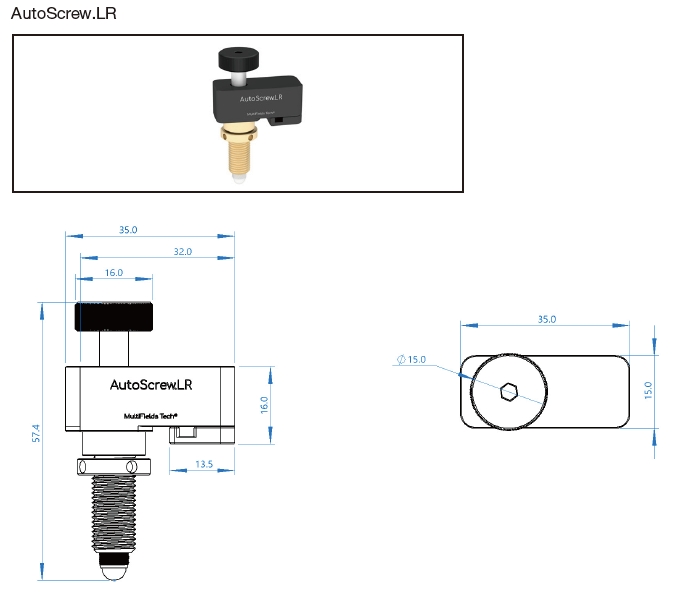

底面尺寸 × 高度 |
35 × 15 × 57.4 mm |
|
主體材料 |
不銹鋼 |
|
線纜 & 接頭 |
標準屏蔽線纜SMB 接頭,kapton漆包線,PEEK-2mm插針 |
|
運動行程 |
10 mm |
|
最大速度 |
典型 1.2 mm/min |
|
最小步伐 |
典型值 20 nm,最大 50 nm |
|
驅動頻率 |
2 kHz |
|
主動推力 |
20 N(可達 50 N) |
|
保持力 |
100 N |
|
最大側向力 |
1N |
|
適配控制器 |
MC-Newton.E4 |
|
最大驅動電壓 |
Max. 100V |
|
產品參數 |
AutoScrew.LR.Set.01 |
AutoScrew.LR.Set.02 |
|
適配鏡片尺寸 |
1 inch |
2 inch |
|
角度范圍 |
+/-4 ° |
+/-3 ° |
|
角度分辨率 |
2 μrad |
1 μrad |

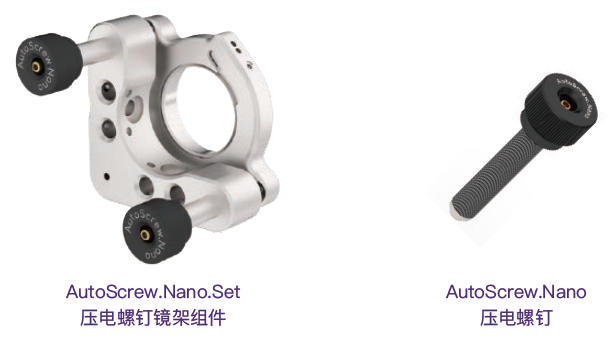

壓電電動螺釘 — AutoScrew.Nano
室溫 · 壓電運動方案 —“AutoScrew 系列“ 光學鏡架調節
• 亞納米級運動控制
• 超高真空兼容
• 超高真空兼容
| AutoScrew.Nano | |
|
可選版本 |
.HV,高真空版本;.UHV,超高真空版本; |
|
主體材料 |
不銹鋼 / 鋁合金 |
|
線纜 & 接頭 |
標準同軸線纜SSMB;真空版kapton同軸線纜,SSMB |
|
運動行程 |
18 μm |
|
開環分辨率 |
1 nm |
|
驅動電壓 |
0 - 120 V |
|
電容 |
550 nF |
|
最大推力 |
300 N |
|
適配控制器 |
MC-Archimedes.4 |
|
重量 |
9.5 g |
|
產品參數 |
AutoScrew.Nano.Set.01 |
AutoScrew.Nano.Set.02 |
|
適配鏡片尺寸 |
1 inch |
2 inch |
|
角度范圍 |
0.5 mrad |
0.3 mrad |
|
角度分辨率 |
0.02 μrad |
0.01 μrad |
