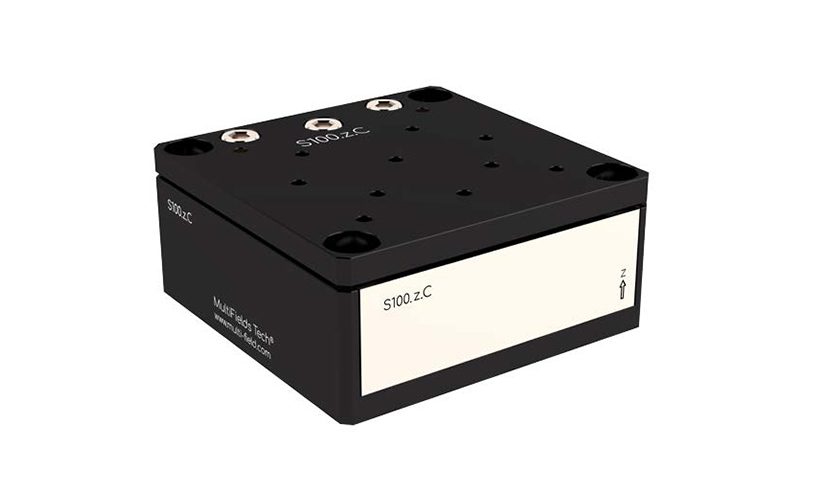

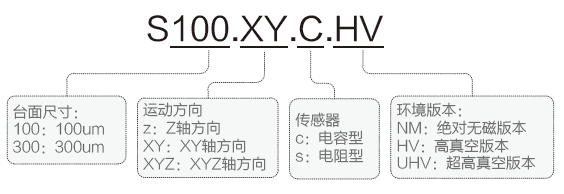

Z軸掃描臺 — S100/200/300.Z
產品特色
• 壓電陶瓷堆疊驅動
• 直接位置檢測
• ?摩擦柔順結構導向
• 亞納?級位置分辨率
• 內置電容傳感器,閉環控制

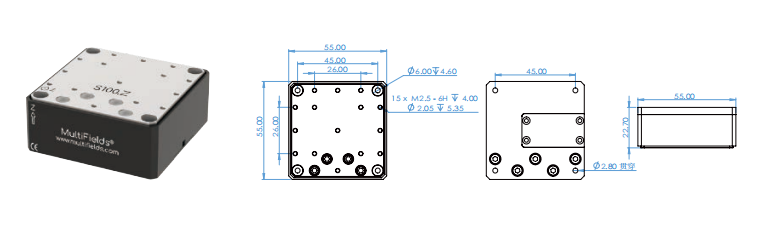

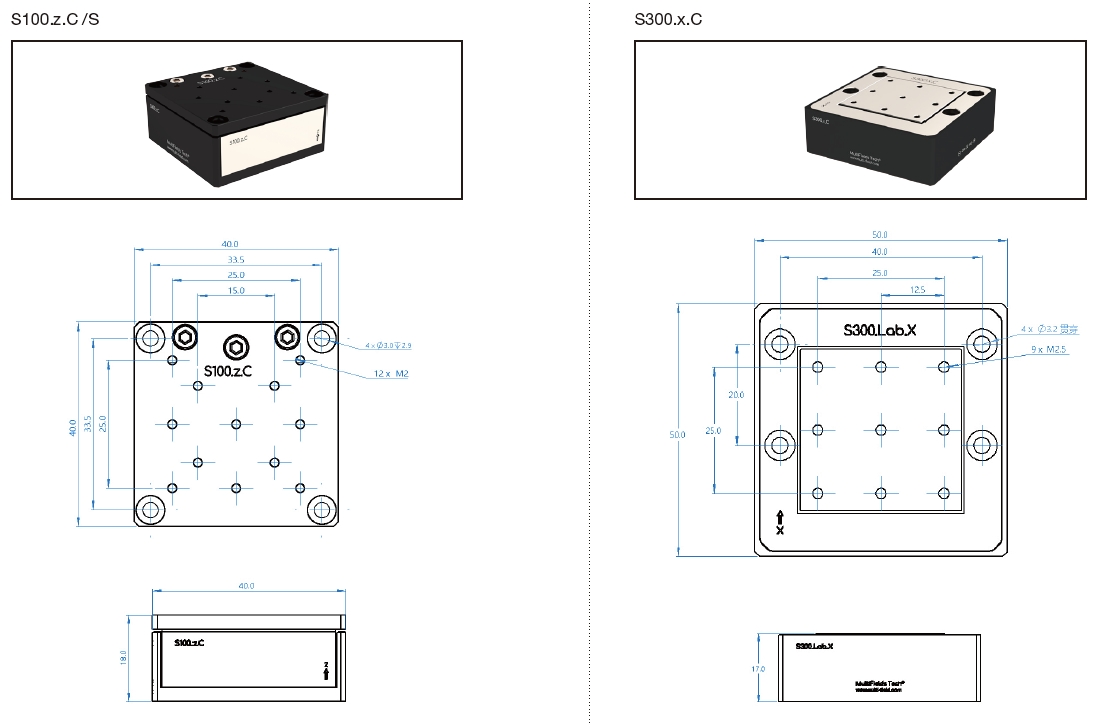

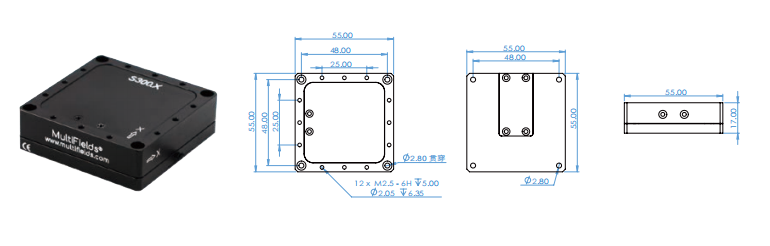

產品圖片&尺寸

產品參數
| 產品參數 |
S100.Z |
S200.Z |
S300.Z |
| 1. 可選版本 |
.NM, 絕對無磁版本;.HV, 高真空版本;.UHV, 超高真空版本 |
.NM, 絕對無磁版本;.HV, 高真空版本;.UHV, 超高真空版本 |
.NM, 絕對無磁版本;.HV, 高真空版本;.UHV, 超高真空版本 |
| 2. 外形尺寸 |
55 × 55 × 23 mm |
55 × 55 × 23 mm |
55 × 55 × 23 mm |
| 3. 運動方向 & 行程 (閉環) |
100 μm |
200 μm |
300 μm |
| 4. 主體材料 |
標準版,.HV, .UHV 鋁合金,鋼: 260 g;.NM 鋁合金,鈦合金: 240 g |
標準版,.HV, .UHV 鋁合金,鋼: 260 g;.NM 鋁合金,鈦合金: 240 g |
標準版,.HV, .UHV 鋁合金,鋼: 260 g;.NM 鋁合金,鈦合金: 240 g |
| 5. 線性誤差度 |
0.02% |
0.02% |
0.02% |
| 6. 重復定位精度 |
5 nm |
5 nm |
5 nm |
| 7. 運動分辨率 (閉環) |
0.5 nm |
0.6 nm |
0.9 nm |
| 8. 運動分辨率 (開環) |
0.2 nm |
0.3 nm |
0.5 nm |
| 9. 剛性 |
1 N/μm |
0.7 N/μm |
0.4 N/μm |
| 10. 共振頻率,0 負載 (± 20%) |
550 Hz |
540 Hz |
430 Hz |
| 11. 共振頻率,0.5 kg 負載 (± 20%) |
230 Hz |
210 Hz |
150 Hz |
| 12. 最大負載 |
500 g |
500 g |
500 g |
| 13. 位置傳感器類型 |
電容式位置傳感 |
電容式位置傳感 |
電容式位置傳感 |
| 14. 線纜 & 接頭 |
默認:屏蔽線纜,D-Sub 7W2; .UHV: 屏蔽線纜,SMA |
默認:屏蔽線纜,D-Sub 7W2; .UHV: 屏蔽線纜,SMA |
默認:屏蔽線纜,D-Sub 7W2; .UHV: 屏蔽線纜,SMA |
| 15. 控制器規格 |
MC-Archimedes.N 系列 |
MC-Archimedes.N 系列 |
MC-Archimedes.N 系列 |

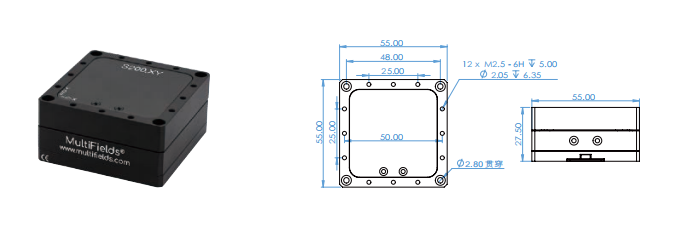

XY掃描臺 — S100/200/300.XY
產品特色
• 壓電陶瓷堆疊驅動
• 直接位置檢測
• ?摩擦柔順結構導向
• 亞納?級位置分辨率
• 內置電容傳感器,閉環控制
• 緊湊的串聯多軸結構
產品圖片&尺寸

產品參數
| 產品參數 |
S100.XY |
S200.XY |
S300.XY |
| 1. 可選版本 |
.NM, 絕對無磁版本;.HV, 高真空版本;.UHV, 超高真空版本 |
.NM, 絕對無磁版本;.HV, 高真空版本;.UHV, 超高真空版本 |
.NM, 絕對無磁版本;.HV, 高真空版本;.UHV, 超高真空版本 |
| 2. 外形尺寸 |
55 × 55 × 28 mm |
55 × 55 × 28 mm |
55 × 55 × 28 mm |
| 3. 運動方向 & 行程 (閉環) |
100 μm |
200 μm |
300 μm |
| 4. 主體材料 |
標準版,.HV, .UHV 鋁合金,鋼: 450 g;.NM 鋁合金,鈦合金: 410 g |
標準版,.HV, .UHV 鋁合金,鋼: 450 g;.NM 鋁合金,鈦合金: 410 g |
標準版,.HV, .UHV 鋁合金,鋼: 450 g;.NM 鋁合金,鈦合金: 410 g |
| 5. 線性誤差度 |
0.02% |
0.02% |
0.02% |
| 6. 重復定位精度 |
5 nm |
5 nm |
5 nm |
| 7. 運動分辨率 (閉環) |
0.5 nm |
0.6 nm |
0.9 nm |
| 8. 運動分辨率 (開環) |
0.2 nm |
0.3 nm |
0.5 nm |
| 9. 剛性 |
0.7 N/μm |
0.5 N/μm |
0.2 N/μm |
| 10. 共振頻率,0 負載 (± 20%) |
X: 570 Hz;Y: 530 Hz |
X: 480 Hz;Y: 400 Hz |
X: 300 Hz;Y: 260 Hz |
| 11. 共振頻率,0.5 kg 負載 (± 20%) |
X: 130 Hz;Y: 120 Hz |
X: 130 Hz;Y: 115 Hz |
X: 85 Hz;Y: 80 Hz |
| 12. 最大負載 |
500 g |
500 g |
500 g |
| 13. 位置傳感器類型 |
電容式位置傳感 |
電容式位置傳感 |
電容式位置傳感 |
| 14. 線纜 & 接頭 |
默認:屏蔽線纜,D-Sub 7W2; .UHV: 屏蔽線纜,SMA |
默認:屏蔽線纜,D-Sub 7W2; .UHV: 屏蔽線纜,SMA |
默認:屏蔽線纜,D-Sub 7W2; .UHV: 屏蔽線纜,SMA |
| 16. 控制器規格 |
MC-Archimedes.N 系列 |
MC-Archimedes.N 系列 |
MC-Archimedes.N 系列 |

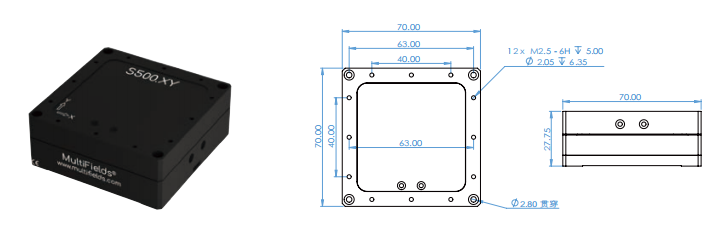

XY掃描臺 — S500.XY
產品特色
• 壓電陶瓷堆疊驅動
• 直接位置檢測
• ?摩擦柔順結構導向
• 亞納?級位置分辨率
• 內置電容傳感器,閉環控制
• 緊湊的串聯多軸結構
產品圖片&尺寸

產品參數
| 產品參數 |
S500.XY |
| 1. 可選版本 |
.NM, 絕對無磁版本;.HV, 高真空版本;.UHV, 超高真空版本 |
| 2. 外形尺寸 |
70 × 70 × 28 mm |
| 3. 運動方向 & 行程 (閉環) |
500 μm |
| 4. 主體材料 |
標準版,.HV, .UHV 鋁合金,鋼: 500 g;.NM 鋁合金,鈦合金: 460 g |
| 5. 線性誤差度 |
0.02% |
| 6. 重復定位精度 |
6 nm |
| 7. 運動分辨率 (閉環) |
1.5 nm |
| 8. 運動分辨率 (開環) |
0.7 nm |
| 9. 剛性 |
0.13 N/μm |
| 10. 共振頻率,0 負載 (± 20%) |
X: 190 Hz;Y: 150 Hz |
| 11. 共振頻率,0.5 kg 負載 (± 20%) |
X: 68 Hz;Y: 66 Hz |
| 12. 最大負載 |
500 g |
| 13. 位置傳感器類型 |
電容式位置傳感 |
| 14. 線纜 & 接頭 |
默認:屏蔽線纜,D-Sub 7W2; .UHV: 屏蔽線纜,SMA |
| 16. 控制器規格 |
MC-Archimedes.N 系列 |

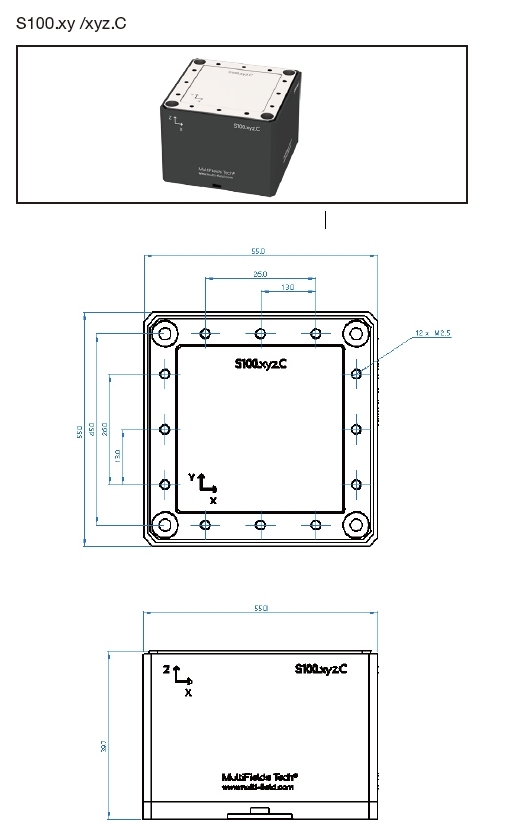

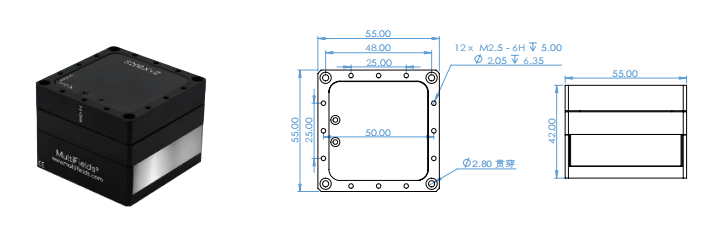

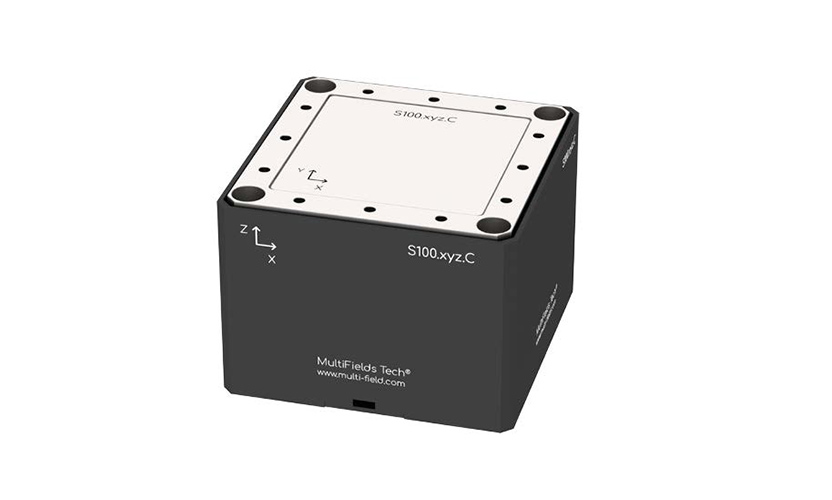

XYZ掃描臺 — S100/200/300.XYZ
產品特色
• 壓電陶瓷堆疊驅動
• 直接位置檢測
• ?摩擦柔順結構導向
• 亞納?級位置分辨率
• 內置電容傳感器,閉環控制
• 緊湊的串聯多軸結構
產品圖片&尺寸

產品參數
| 產品參數 |
S100.XYZ |
S200.XYZ |
S300.XYZ |
| 1. 可選版本 |
.NM, 絕對無磁版本;.HV, 高真空版本;.UHV, 超高真空版本 |
.NM, 絕對無磁版本;.HV, 高真空版本;.UHV, 超高真空版本 |
.NM, 絕對無磁版本;.HV, 高真空版本;.UHV, 超高真空版本 |
| 2. 外形尺寸 |
55 × 55 × 42 mm |
55 × 55 × 42 mm |
55 × 55 × 42 mm |
| 3. 運動方向 & 行程 (閉環) |
100 μm |
200 μm |
300 μm |
| 4. 主體材料 |
標準版,.HV, .UHV 鋁合金,鋼: 650 g;.NM 鋁合金,鈦合金: 600 g |
標準版,.HV, .UHV 鋁合金,鋼: 650 g;.NM 鋁合金,鈦合金: 600 g |
標準版,.HV, .UHV 鋁合金,鋼: 650 g;.NM 鋁合金,鈦合金: 600 g |
| 5. 線性誤差度 |
0.02% |
0.02% |
0.02% |
| 6. 重復定位精度 |
5 nm |
5 nm |
5 nm |
| 7. 運動分辨率 (閉環) |
0.5 nm |
0.6 nm |
0.9 nm |
| 8. 運動分辨率 (開環) |
0.2 nm |
0.3 nm |
0.5 nm |
| 9. 剛性 |
0.6 N/μm |
0.5 N/μm |
0.2 N/μm |
| 10. 共振頻率,0 負載 (± 20%) |
X: 490 Hz;Y: 480 Hz;Z: 350 Hz |
X: 410 Hz;Y: 380 Hz;Z: 320 Hz |
X: 310 Hz;Y: 250 Hz;Z: 230 Hz |
| 11. 共振頻率,0.5 kg 負載 (± 20%) |
X: 110 Hz;Y: 115 Hz;Z: 170 Hz |
X: 100 Hz;Y: 105 Hz;Z: 155 Hz |
X: 75 Hz;Y: 80 Hz;Z: 110 Hz |
| 12. 最大負載 |
500 g |
500 g |
500 g |
| 13. 位置傳感器類型 |
電容式位置傳感 |
電容式位置傳感 |
電容式位置傳感 |
| 14. 線纜 & 接頭 |
默認:屏蔽線纜,D-Sub 7W2; .UHV: 屏蔽線纜,SMA |
默認:屏蔽線纜,D-Sub 7W2; .UHV: 屏蔽線纜,SMA |
默認:屏蔽線纜,D-Sub 7W2; .UHV: 屏蔽線纜,SMA |
| 16. 控制器規格 |
MC-Archimedes.N 系列 |
MC-Archimedes.N 系列 |
MC-Archimedes.N 系列 |

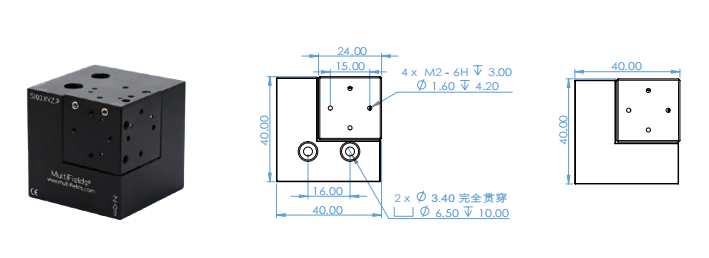

XYZ掃描臺 — S100.XYZ.P
產品特色
• 壓電陶瓷堆疊驅動
• 直接位置檢測
• ?摩擦柔順結構導向
• 亞納?級位置分辨率
• 內置電容傳感器,閉環控制
• 超?型并聯多軸結構
產品圖片&尺寸

產品參數
| 產品參數 |
對應參數值 |
| 1. 可選版本 |
.NM, 絕對無磁版本;.HV, 高真空版本;.UHV, 超高真空版本 |
| 2. 外形尺寸 |
40 × 40 × 40 mm |
| 3. 運動方向 & 行程 (閉環) |
100 μm |
| 4. 主體材料 |
標準版,.HV, .UHV 鋁合金,鋼: 200 g;.NM 鋁合金,鈦合金: 190 g |
| 5. 線性誤差度 |
0.02% |
| 6. 重復定位精度 |
6 nm |
| 7. 運動分辨率 (閉環) |
1 nm |
| 8. 運動分辨率 (開環) |
0.5 nm |
| 9. 剛性 |
0.6 N/μm |
| 10. 共振頻率,0 負載 (± 20%) |
XYZ: 750 Hz |
| 11. 共振頻率,0.2 kg 負載 (± 20%) |
XYZ: 230 Hz |
| 12. 最大負載 |
200 g |
| 13. 位置傳感器類型 |
電容式位置傳感 |
| 14. 線纜 & 接頭 |
默認:屏蔽線纜,D-Sub 7W2; .UHV: 屏蔽線纜,SMA |
| 15. 控制器規格 |
MC-Archimedes.N 系列 |

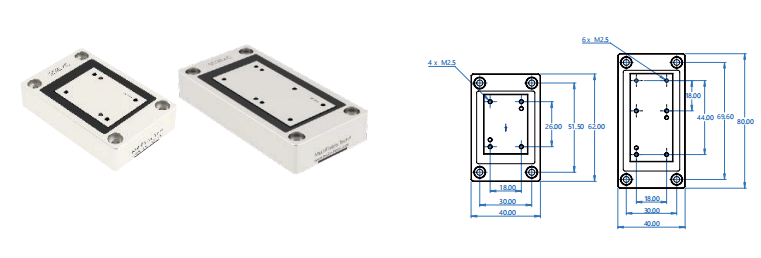

?速單軸掃描運動 — SD15/30.X.C
產品特色
• 壓電陶瓷堆疊驅動
• 直接位置檢測
• ?摩擦柔順結構導向
• 亞納?級位置分辨率
• 內置電容傳感器,閉環控制
• ?動態毫秒級響應速度
產品圖片&尺寸

產品參數
| 產品參數 |
SD15.X |
SD30.X |
| 1. 可選版本 |
.NM, 絕對無磁版本;.HV, 高真空版本;.UHV, 超高真空版本 |
.NM, 絕對無磁版本;.HV, 高真空版本;.UHV, 超高真空版本 |
| 2. 外形尺寸 |
62 × 40 × 13.5 mm |
80 × 40 × 13.5 mm |
| 3. 運動方向 & 行程 (閉環) |
15 μm |
30 μm |
| 4. 主體材料 |
標準版,.HV, .UHV 鋁合金,鋼: 180 g;.NM 鋁合金,鈦合金: 160 g |
標準版,.HV, .UHV 鋁合金,鋼: 250 g;.NM 鋁合金,鈦合金: 220 g |
| 5. 線性誤差度 |
0.03% |
0.03% |
| 6. 重復定位精度 |
2 nm |
4 nm |
| 7. 運動分辨率 (閉環) |
0.2 nm |
0.5 nm |
| 8. 運動分辨率 (開環) |
0.1 nm |
0.2 nm |
| 9. 剛性 |
28 N/μm |
18 N/μm |
| 10. 共振頻率,0 負載 (± 20%) |
3.3 KHz |
2.2 KHz |
| 11. 共振頻率,0.3 kg 負載 (± 20%) |
1 KHz |
0.625 KHz |
| 12. 最大負載 |
300 g |
300 g |
| 13. 位置傳感器類型 |
電容式位置傳感 |
電容式位置傳感 |
| 14. 線纜 & 接頭 |
默認:屏蔽線纜,D-Sub 7W2; .UHV: 屏蔽線纜,SMA |
默認:屏蔽線纜,D-Sub 7W2; .UHV: 屏蔽線纜,SMA |
| 15. 控制器規格 |
MC-Archimedes.N 系列 |
MC-Archimedes.N 系列 |

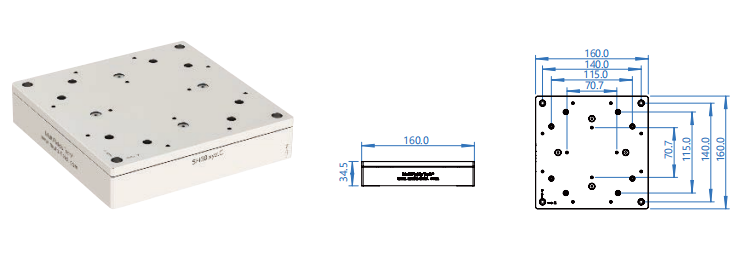

三軸掃描運動 — SH30.XYZ.C
產品特色
• 壓電陶瓷堆疊驅動
• ?負載能?
• ?摩擦柔順結構導向
• 亞納?級位置分辨率
• 內置電容傳感器,閉環控制
• 直接位置檢測
產品圖片&尺寸

產品參數
| 產品參數 |
對應參數值 |
| 1. 可選版本 |
.NM, 絕對無磁版本;.HV, 高真空版本;.UHV, 超高真空版本 |
| 3. 外形尺寸 |
160 × 160 × 34.5 mm |
| 4. 運動方向 & 行程 (閉環) |
30 × 30 × 15 μm |
| 5. 主體材料 |
標準版,.HV, .UHV 鋁合金,鋼: 4.5 kg;.NM 鋁合金,鈦合金: 4.2 kg |
| 6. 線性誤差度 |
0.03% |
| 7. 重復定位精度 |
4 nm |
| 8. 運動分辨率 (閉環) |
0.3 nm |
| 9. 運動分辨率 (開環) |
0.2 nm |
| 10. 剛性 |
25 N/μm |
| 11. 共振頻率,0 負載 (± 20%) |
X: 760 Hz;Y: 760 Hz;Z: 830 Hz |
| 12. 共振頻率,10 kg 負載 (± 20%) |
X: 220 Hz;Y: 220 Hz;Z: 340 Hz |
| 13. 最大負載 |
10 kg |
| 14. 位置傳感器類型 |
電容式位置傳感 |
| 15. 線纜 & 接頭 |
默認:屏蔽線纜,D-Sub 7W2; .UHV: 屏蔽線纜,SMA |
| 16. 控制器規格 |
MC-Archimedes.N 系列 |
