Mirrors系列
壓電移相器 — Mirrors.Z12：高動態位置姿態定位，光路調節，毫秒級運動響應，高分辨率相位調節解決方案
鏡片偏擺臺 — Mirrors.TxTy0303/1010：大角度 & 高動態偏轉，用于鏡片轉動和光路調節等應用場景

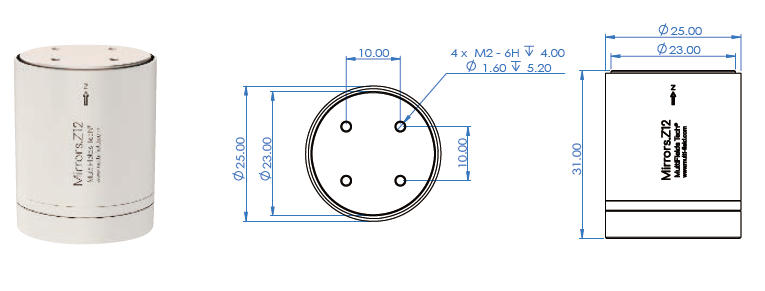

壓電移相器 — Mirrors.Z12
高動態位置姿態定位，光路調節，毫秒級運動響應，高分辨率相位調節解決方案
• 壓電陶瓷堆疊驅動
• 納米級位置分辨率• 無摩擦柔順結構導向
• 毫秒級響應速度
|
產品參數 |
Mirrors.Z12 |
|
可選版本 |
.NM，絕對無磁版本；.HV，高真空版本；.UHV，超高真空版本； |
|
運動方向 |
Z 方向 |
|
底面尺寸 × 高度 |
Φ25 × 31 mm |
|
主體材料 |
不銹鋼 |
|
運動行程（開環） |
15 μm |
|
運動行程（閉環） |
12 μm |
|
運動分辨率 （閉環） |
0.2 nm |
|
線性度 |
0.1% |
|
剛度 |
40 N/μm |
|
共振頻率 （空載） |
4 kHz |
|
最大負載 |
200 g |
|
傳感器類型 |
SGS |
|
驅動電壓 |
Max. 150 V |
|
推薦使用溫度 |
15 ~ 40 °C |
|
線纜 |
D-Sub 3W3 |
|
重量 |
40 g |
|
控制器規格 |
MC-Archimedes.N 系列 |

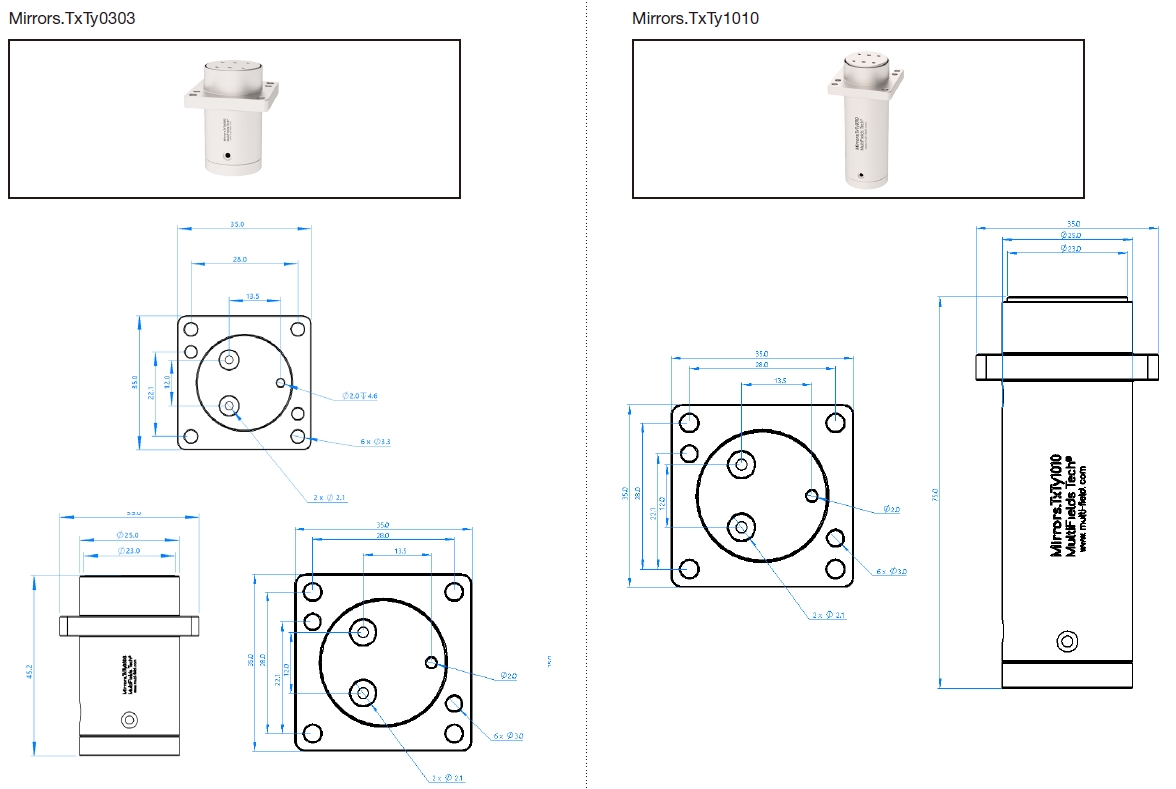

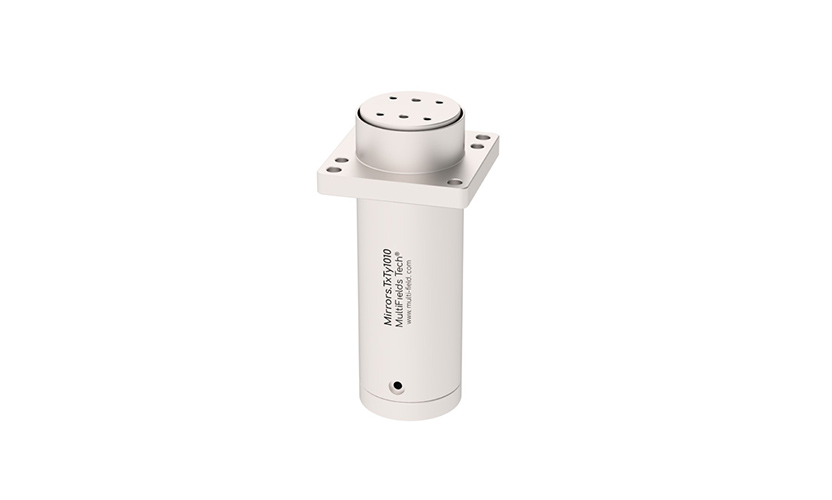

鏡片偏擺臺 — Mirrors.TxTy0303/1010
大角度 & 高動態偏轉，用于鏡片轉動和光路調節等應用場景
• 壓電陶瓷堆疊驅動
• 多行程可選
• 無摩擦柔順結構導向
• 毫秒級響應速度
• 內置SGS傳感器，閉環控制
• 兩自由度偏擺運動
| 產品參數 | Mirrors.TxTy.0303 | Mirrors.TxTy.1010 |
|
可選版本 |
.NM，絕對無磁版本；.HV，高真空版本；.UHV，超高真空版本； |
|
|
運動方向 |
Tx，Ty |
|
|
底面尺寸 × 高度 |
Φ25 × 45 mm |
Φ25 × 75 mm |
|
主體材料 |
不銹鋼 |
|
|
運動行程(θXθY閉環） |
±1.5 mrad，±1.5 mrad |
±5 mrad，±5 mrad |
|
運動分辨率 （開環） |
0.05 μrad （開環） |
0.2 μrad （開環） |
|
運動分辨率 （閉環） |
0.1 μrad （閉環） |
0.5 μrad （閉環） |
|
線性度 |
0.1% |
|
|
共振頻率 (θX，θY空載） |
2 kHz |
1 kHz |
|
搖擺半徑 |
6.5 mm |
6.5 mm |
|
傳感器類型 |
SGS |
|
|
驅動電壓 |
Max. 150 V |
|
|
推薦使用溫度 |
15 ~ 40 °C |
|
|
線纜 |
D-Sub 3W3 |
|
|
控制器規格 |
MC-Archimedes.N 系列 |
|
• 壓電陶瓷堆疊驅動
• 中心通孔
• 毫秒級響應速度
• 無摩擦柔順結構導向
• 亞納米級位置分辨率
• 內置SGS傳感器，閉環控制
• 并聯結構三自由度調節

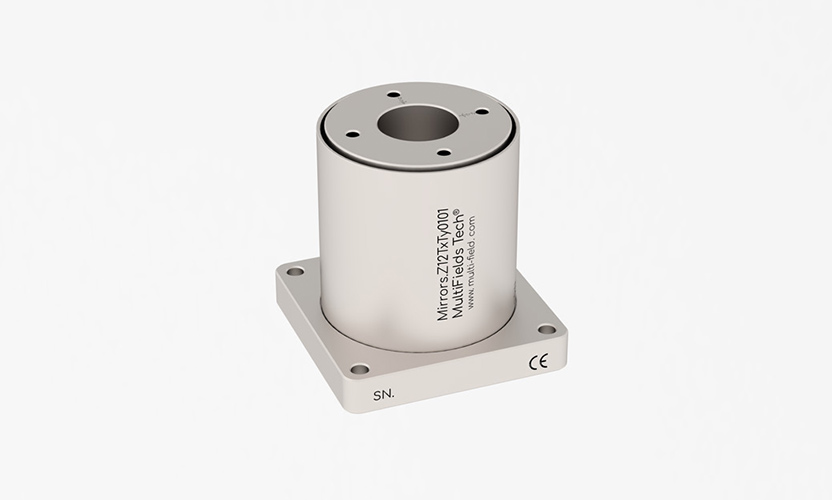

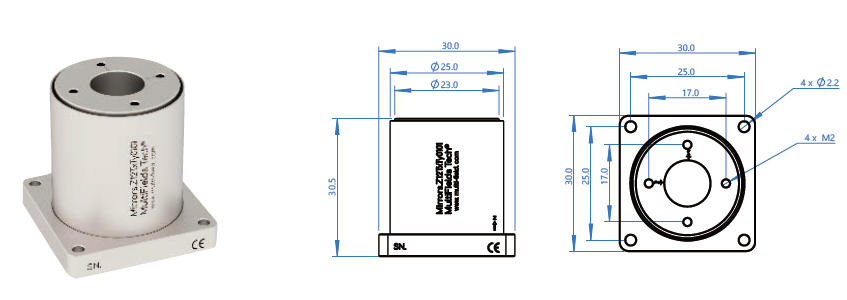

| 產品參數 | Mirrors.Z12TxTy0101 |
|
可選版本 |
.NM，絕對無磁版本；.HV，高真空版本；.UHV，超高真空版本； |
|
運動方向 |
Z，Tx & Ty 方向 |
|
底面尺寸 × 高度 |
30 × 30 mm |
|
主體材料 |
鋁合金 & 不銹鋼 |
|
運動行程（Z / Tx / Ty 閉環） |
12 μm / 1 mrad / 1mrad |
|
運動分辨率 （開環 Z / Tx / Ty） |
0.2 nm / 0.05 μrad / 0.05 μrad |
|
運動分辨率 （閉環 Z / Tx / Ty） |
0.4 nm / 0.1 μrad / 0.1 μrad |
|
線性度（Z / Tx /Ty） |
0.2% |
|
共振頻率 （空載） |
5.5 kHz |
|
剛性 |
10 N/µm |
|
傳感器類型 |
SGS |
|
驅動電壓 |
Max. 150 V |
|
推薦使用溫度 |
- 20 ~ 80 °C |
|
線纜 |
D-Sub 3W3 |
|
控制器規格 |
MC-Archimedes.N 系列 |
* 更多產品詳情、圖紙及三維模型，請聯系我們獲取。
