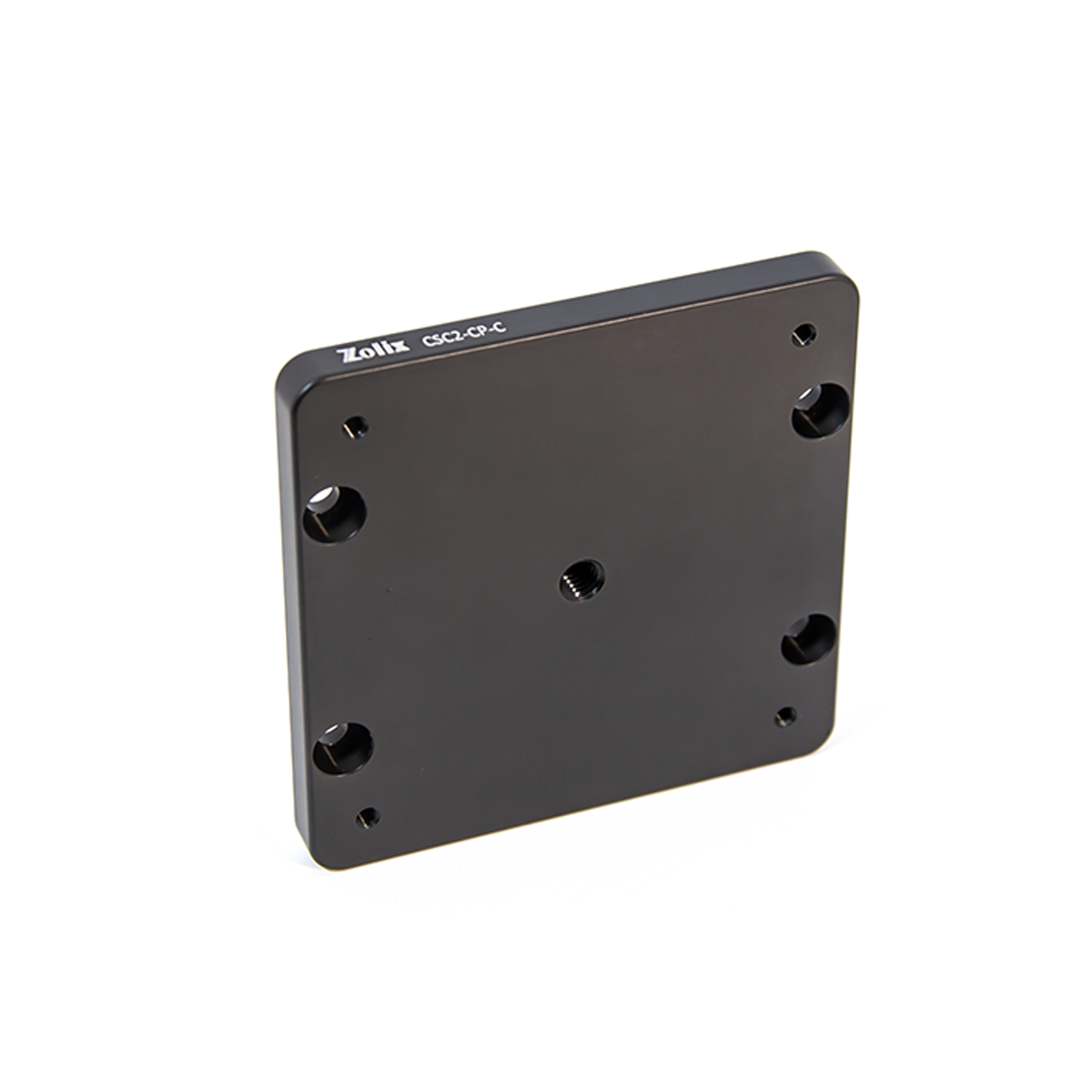

60 mm同軸立方體安裝板

· 材質：6061-T6鋁合金

· 用于將光學元件壓緊

· 蓋板和壓板需配套使用

· 需搭配60mm籠式立方使用

ZOLIX 提供的60mm同軸立方體安裝板需協同60mm籠式立方使用，由CSC2-CP-C蓋板與CSC2-CP-D壓板組成夾持系統，實現光學元件的剛性壓緊固定。其中，CSC2-CP-C蓋板底部集成M6螺紋安裝孔，用于與立方體主體連接；CSC2-CP-D壓板中心配置M8膠頭調節螺釘（需4mm內六角扳手操作），通過螺紋推進實現元件的無損壓緊，確保光學元件的共軸穩定性。

60 mm同軸分束立方安裝座

· 材質：6061-T6鋁合金

· 用于將光學元件壓緊

· 蓋板和壓板需配套使用

· 四處側面帶有SM2螺紋貫穿孔

· 兼容60mm籠式系統

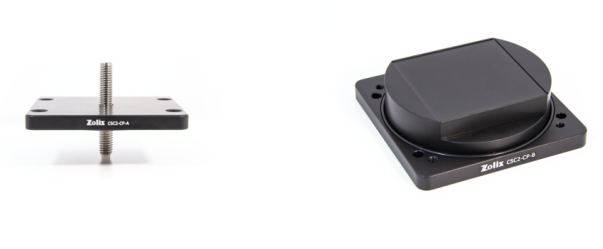

ZOLIX 60mm同軸立方體安裝座系統專為60mm籠式架構設計，包含CSC2-T6主框，CSC2-CP-A壓板，CSC2-CP-B底板核心組件。主框采用雙功能籠桿接口：兩相對面設Ø6mm通孔（支持籠桿軸向滑動定位），其余四面配置M3螺紋孔（通過螺釘實現籠桿剛性連接）。壓板與底板，僅適配CSC2-T6主框，不可兼容其他籠式立方。另提供CSC2-CP-C蓋板（含M4螺紋安裝孔）與CSC2-CP-D壓板（含M8膠頭壓力螺釘），通過4mm內六角扳手實現光學元件的無損夾持固定。

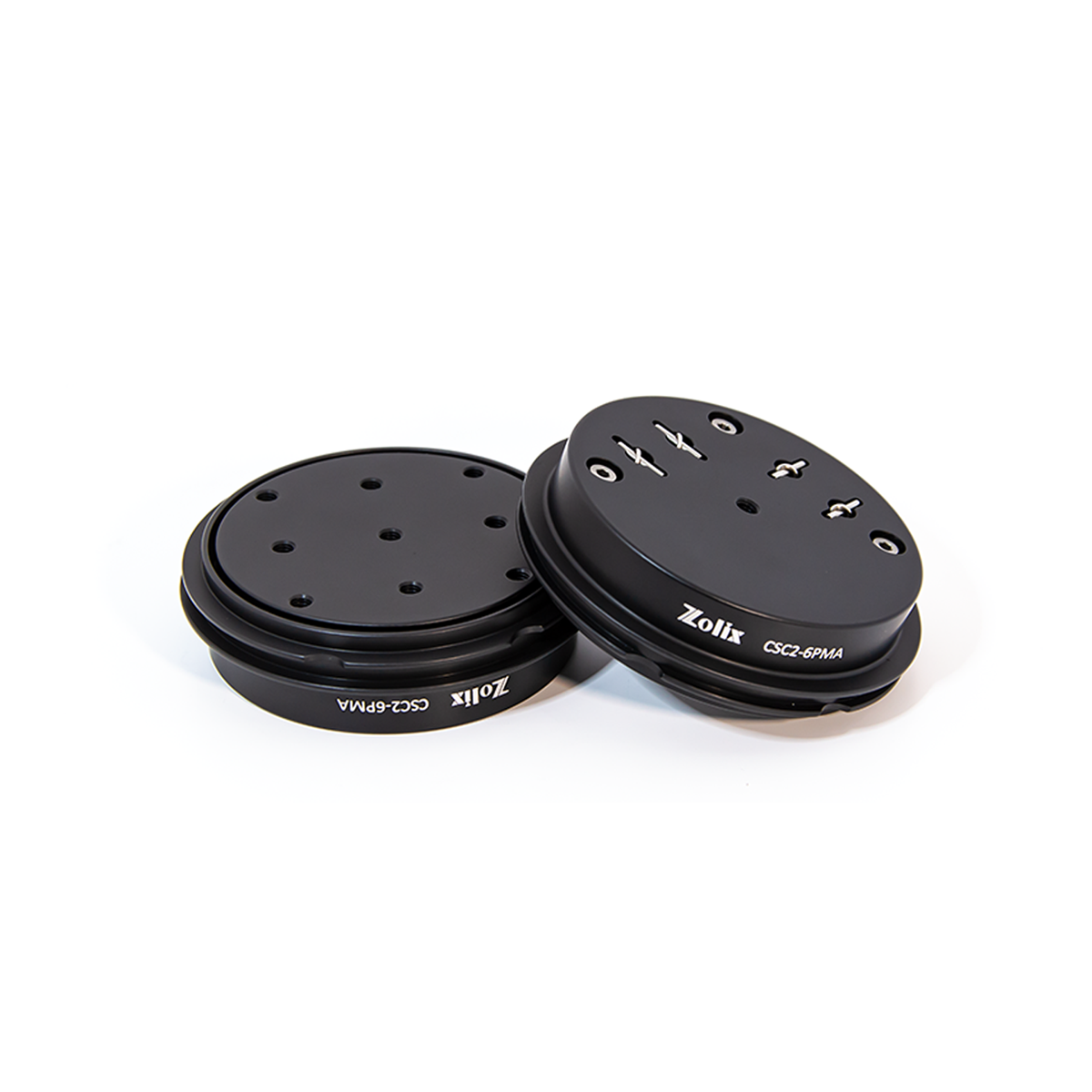

60 mm籠式立方安裝平臺

· 材質：6061-T6鋁合金

· 可安裝CSC2-SM2籠式立方頂部或底部

· 底部帶有M4螺紋安裝孔

· 適用于分束立方及棱鏡等光學元件

· 平臺有可調式和固定式兩個類型可選

ZOLIX 安裝平臺提供固定式（CSC2-6PM）與可調式（CSC2-6PMA）兩種規格，適配CSC2-SM2籠式立方頂部或底部安裝。其中固定式CSC2-6PM：臺面集成16個M4螺紋孔，底部中心設M4安裝孔，支持籠式立方內手動旋轉粗定位。可調式CSC2-6PMA：除旋轉功能外，配備3個M5×0.25精密微調旋鈕，實現±3°俯仰/偏擺及Z軸6mm行程，臺面含9個M4螺紋孔，底部中心M4孔用于接桿擴展。兩種平臺均通過臺面M4孔兼容壓臂安裝，適配分束立方、棱鏡等光學元件的精密裝夾需求。

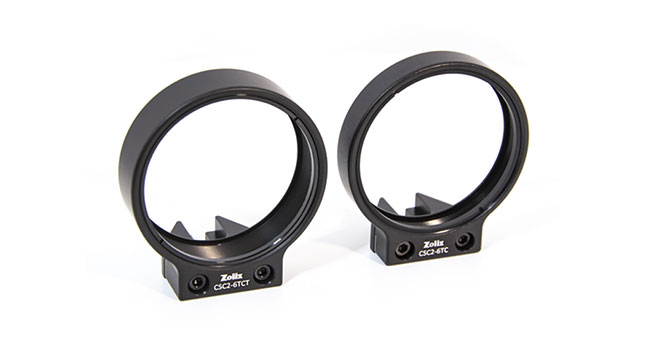

60 mm籠式系統圓片夾持座，卡環固定

· 材質：6061-T6鋁合金

· 光學元件安裝規格：φ50.8mm

· 光學元件最大安裝厚度有6.3mm和12.3mm可選

· 可兼容CSC2-6PM和CSC2-6PMA安裝平臺使用

ZOLIX提供的圓片夾持座適用于直徑50.8mm光學元件，光學元件最大安裝厚度有6.3mm和12.3mm可選，其中CSC2-6TC光學元件最大安裝厚度為6.3mm，CSC2-6TCT光學元件最大安裝厚度為12.3mm。光學元件固定方式均為單卡環固定。圓片夾持座也可兼容CSC2-6PM和CSC2-6PMA安裝平臺使用，也可用于自由空間中。

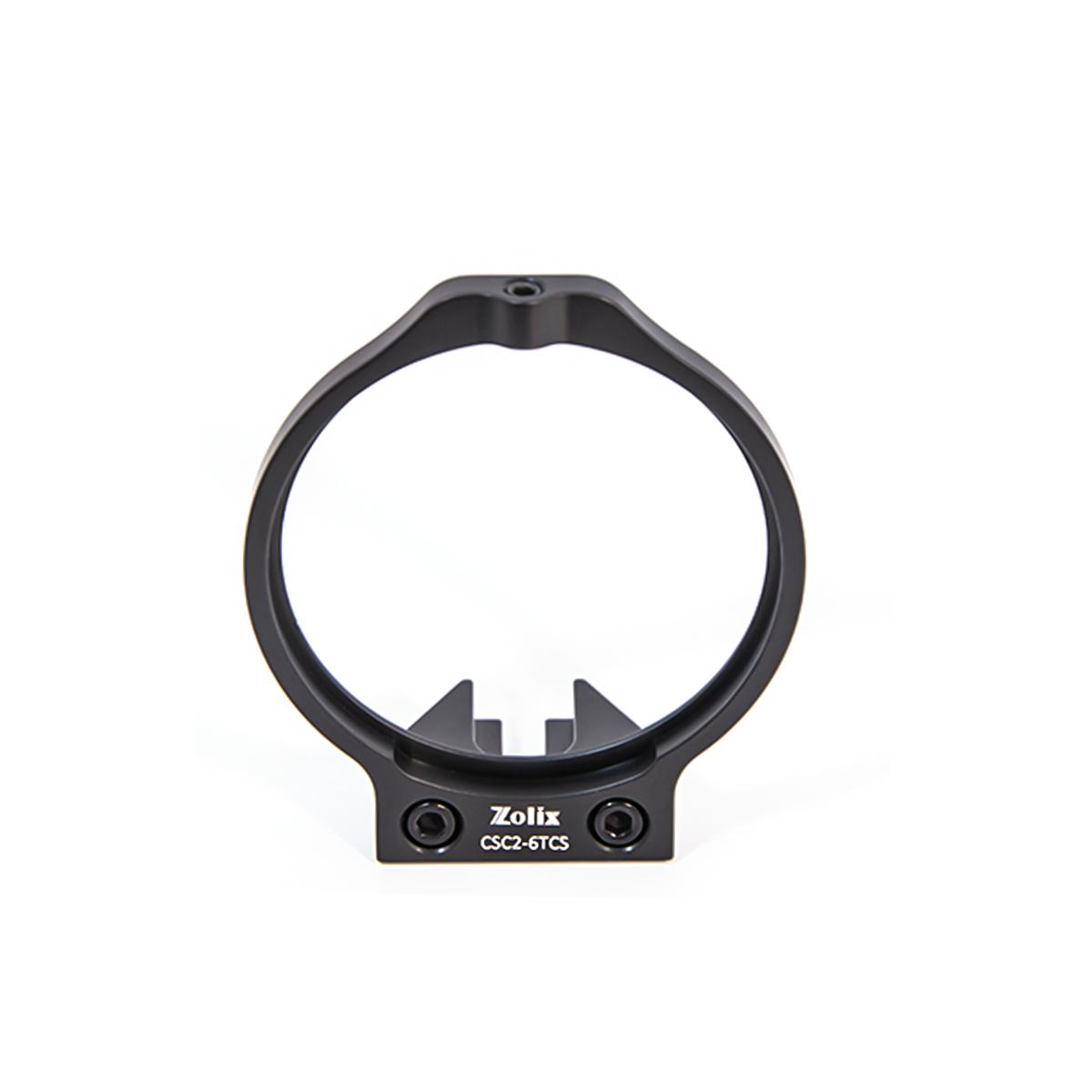

60mm籠式系統圓片夾持座，頂絲固定

· 材質：6061-T6鋁合金

· 光學元件安裝規格：Ø50.8mm

· 光學元件最小安裝厚度：2.5mm

· 可兼容CSC2-6PM和CSC2-6PMA安裝平臺使用

ZOLIX所提供的圓片夾持座專為直徑50.8mm的光學元件設計，其光學元件的最小安裝厚度要求為2.5mm，并采用緊定螺釘?shù)姆绞竭M行固定，以確保元件的穩固性。此外，該圓片夾持座不僅與CSC2-6PM和CSC2-6PMA安裝平臺兼容使用，還可在自由空間環境中靈活應用，充分滿足多樣化的實驗或應用需求。

60 mm籠式系統方片夾持座

· 材質：6061-T6鋁合金

· 夾持最厚4.0 mm的矩形光學元件

· 在CSC2-SM2籠式立方體可安裝最高63 mm長度30 mm~53 mm的矩形光學元件

· 可兼容CSC2-6PM和CSC2-6PMA安裝平臺使用

ZOLIX提供的方片夾持座適配矩形或方形光學元件，支持最大4.0mm安裝厚度，采用彈簧式壓臂無損夾持結構，壓臂表面經防劃傷處理（適用于濾光片等易損元件）。操作時僅需水平推開壓臂，置入元件后釋放即可自動夾緊。該夾持座兼容CSC2-6PM/CSC2-6PMA安裝平臺，可集成至CSC2-SM2籠式立方系統，支持安裝長度≤63mm、寬度30~53mm的矩形元件；亦可通過M4沉頭孔獨立固定于自由空間光路。
