LTA系列透鏡套筒轉接件
產品說明
主體材質：6061-T6鋁合金ZOLIX提供的透鏡套筒轉接件為通體外螺紋設計，用于連接內螺紋組件。可調節優化連接組件的角度及位置，角度及位置完成調節后，可用螺紋鎖定環鎖緊。

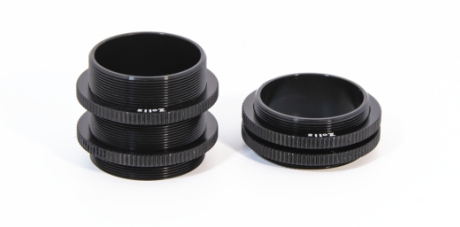

（1）SM05透鏡套筒轉接件
選型表
|
型號 |
LTASM05-12.5L |
LTASM05-25.4L |
BRSM05 |
|
主體材質 |
6061-T6鋁合金 |
6061-T6鋁合金 |
6061-T6鋁合金 |
|
表面處理方式 |
黑色陽極氧化 |
黑色陽極氧化 |
黑色陽極氧化 |
|
螺紋規格 |
SM05外螺紋 |
SM05外螺紋 |
SM05內螺紋 |
|
螺紋長度 |
12.5mm |
25.4mm |
2.8mm |
|
附送卡環規格 |
SM05鎖定環 |
SM05鎖定環 |
/ |
|
附送卡環數量 |
2個 |
2個 |
/ |

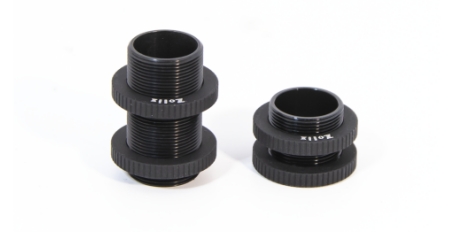

（2）SM1透鏡套筒轉接件
選型表
|
型號 |
LTASM1-12.5L |
LTASM1-25L |
BRSM1 |
BRSM1-WS |
|
主體材質 |
6061-T6鋁合金 |
6061-T6鋁合金 |
6061-T6鋁合金 |
6061-T6鋁合金 |
|
表面處理方式 |
黑色陽極氧化 |
黑色陽極氧化 |
黑色陽極氧化 |
黑色陽極氧化 |
|
螺紋規格 |
SM1外螺紋 |
SM1外螺紋 |
SM1內螺紋 |
SM1內螺紋 |
|
螺紋長度 |
12.5mm |
25mm |
2.8mm |
2.8mm |
|
附送卡環規格 |
SM1鎖定環 |
SM1鎖定環 |
/ |
/ |
|
附送卡環數量 |
2個 |
2個 |
/ |
/ |
（3）SM2透鏡套筒轉接件
|
型號 |
LTASM2-12.5L |
BRSM2 |
|
主體材質 |
6061-T6鋁合金 |
6061-T6鋁合金 |
|
表面處理方式 |
黑色陽極氧化 |
黑色陽極氧化 |
|
螺紋規格 |
SM2外螺紋 |
SM2內螺紋 |
|
螺紋長度 |
12.5mm |
2.8mm |
|
附送卡環規格 |
SM2鎖定環 |
/ |
|
附送卡環數量 |
2個 |
/ |
| 型號 | PDF圖紙 | 3D圖紙 |
|---|---|---|
| LTASM05-12.5L |  |
 |
| LTASM05-25.4L |
|
|
| BRSM05 | |
|
| LTASM1-12.5L | |
|
| LTASM1-25L | |
|
| BRSM1 | |
|
| BRSM1-WS | |
|
| LTASM2-12.5L | |
|
| BRSM2 | |
|
