90°翻轉安裝座
- 具有良好的重復定位精度
- 可90度翻轉，實現安裝座位置的改變
Z0LIX 提供的翻轉安裝座，可90度翻轉，實現安裝座位置的改變，具有良好的重復定位精度。FMB-90A適用于安裝圓形或矩形光學元件，通過膠頭螺釘固定光學元件。FMB-90B翻轉安裝座適用于安裝光學元件安裝座，無法直接安裝光學元件。兩款翻轉安裝座底部均有一個M4沉頭安裝孔，可用于連接標準光學接桿。FTF系列產品支持0°至90°連續角度調節與鎖緊，在0°及90°位提供良好的重復定位精度。該安裝座兼容最大厚度10 mm的光學元件，通過卡環實現軸向可靠固定。

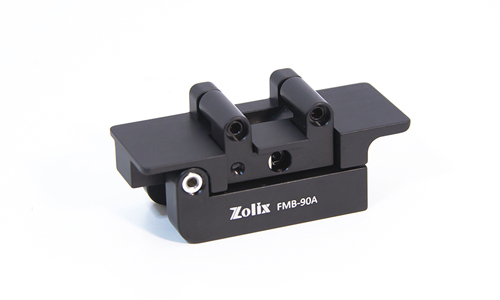

（1）90°翻轉安裝座
|
型號
|
FMB-90A
|
|
材質
|
6061-T6鋁合金
|
|
表面處理
|
黑色陽極氧化
|
|
適用光學元件最大厚度
|
6 mm
|
|
調節角度
|
0°~90°
|
|
安裝孔規格
|
M4、M6沉頭孔
|

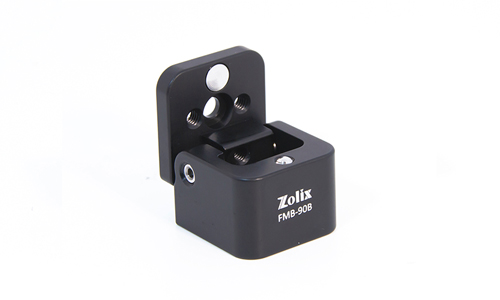

（2）90°翻轉安裝座
|
型號
|
FMB-90B
|
|
材質
|
6061-T6鋁合金
|
|
表面處理
|
黑色陽極氧化
|
|
調節角度
|
0°~90°
|
|
安裝孔規格
|
3個M4螺紋孔
2個M4沉頭孔
|

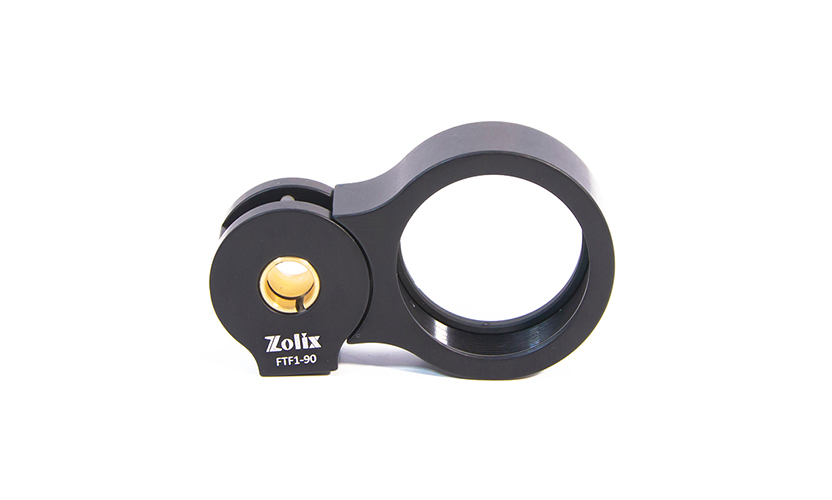

（3）90°翻轉鏡架
|
型號
|
FTF05-90
|
FTF1-90
|
FTF2-90
|
|
材質
|
6061-T6鋁合金
|
6061-T6鋁合金
|
6061-T6鋁合金
|
|
表面處理
|
黑色陽極氧化
|
黑色陽極氧化
|
黑色陽極氧化
|
|
安裝光學元件尺寸
|
Ø12.7mm
|
Ø25.4mm
|
Ø50.8mm
|
|
安裝光學元件最大厚度
|
10mm
|
10mm
|
11.7mm
|
|
調節角度
|
0°~90°
|
0°~90°
|
0°~90°
|
|
安裝孔規格
|
Ø6mm（串聯安裝）
|
Ø6mm（串聯安裝）
|
Ø6mm（串聯安裝）
|
|
附送卡環規格
|
SM05卡環
|
SM1卡環
|
SM2卡環
|
|
附送卡環數量
|
1個
|
1個
|
1個
|
